Разборка RK серии Diboys

Как только на рынке появились автоматы RK серии от Diboys - мы сразу же заказали себе один. И в последствии наша команда почти полностью перешла на АЕГи RK серии от Diboys. Причин тому несколько. Во первых АК-74С нам положены по реконструкции, во вторых они в базе дают порядка 110-120 м/с и в третих они доступны по деньгам примерно 150-160$ за ствол.Не только мы оценили плюсы этих автоматов и теперь они довольно популярны во всех регионах. Но хорошему конца края нет - встает вопрос о разборке и улутшении возможностей привода.

Приступаем!


разборка RK Diboys разборка RK Diboys разборка RK Diboys разборка RK Diboys

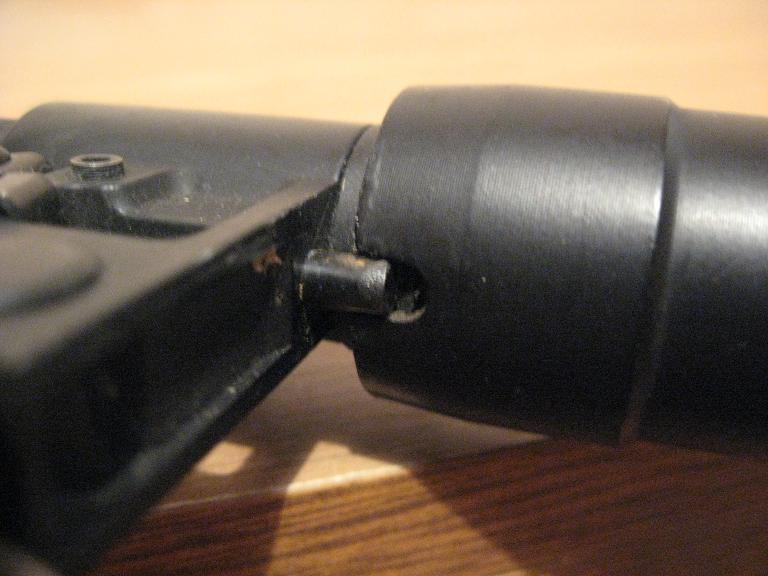

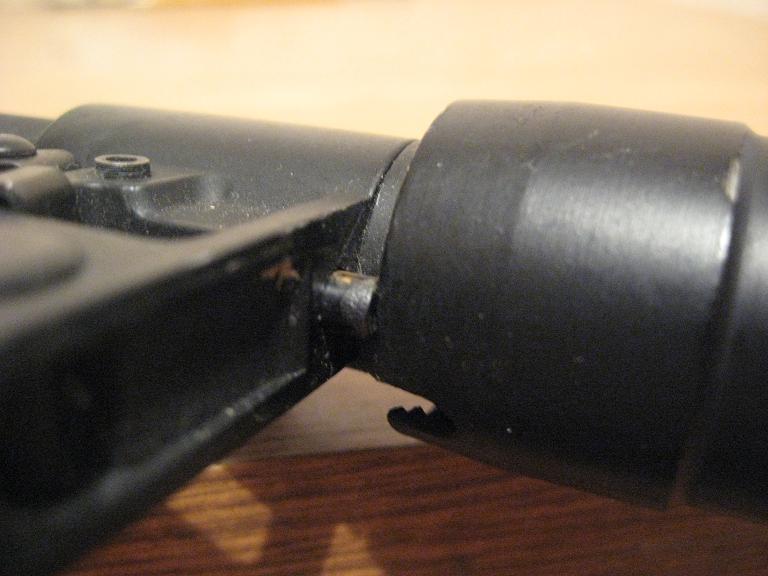

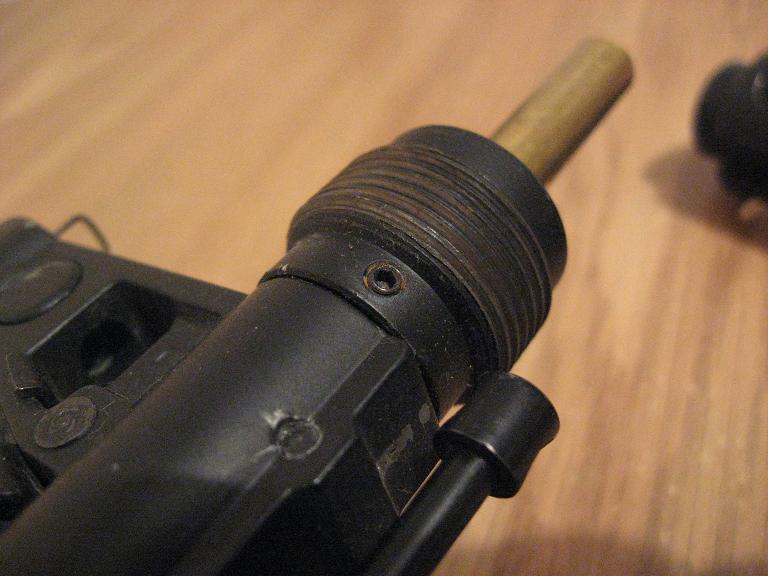

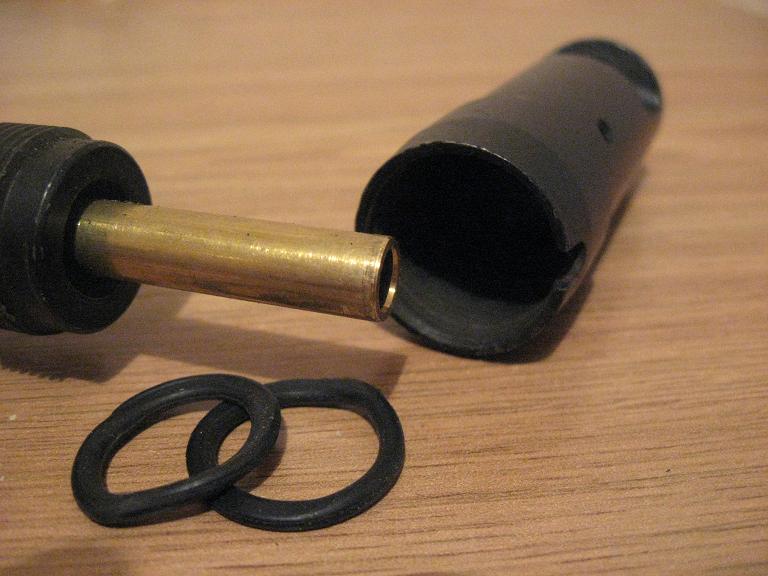

1. Для начала открутим пламегаситель. Он откручивается против часовой стрелки (как обычный кран), но его придерживает фиксатор. Утапливаем фиксатор и крутим. Внутри пламегасителя есть два резиновых кольца. Они задуманы для ликвидации люфта, который был выявлен в первых выпусках серии. Если Вам не повезло и их нет - купите на рынке набор резиновых колец для водопроводных кранов - там можно найти подходящие. На четвертом фото видно мини винт с шестигранной головкой, который фиксирует переходник на меньшую да еще и левую резьбу! Это позволяет использовать глушители различных производителей на Вашем приводе с минимальными затратами.
разборка RK Diboys разборка RK Diboys разборка RK Diboys разборка RK Diboys

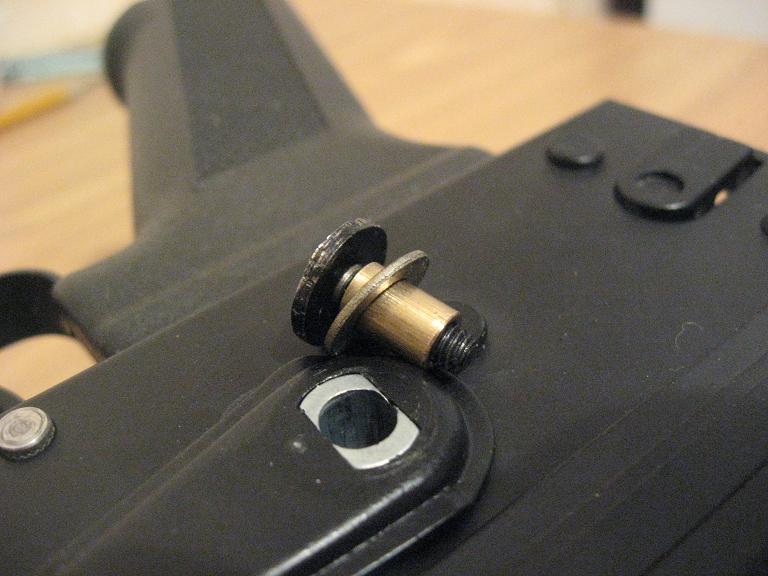

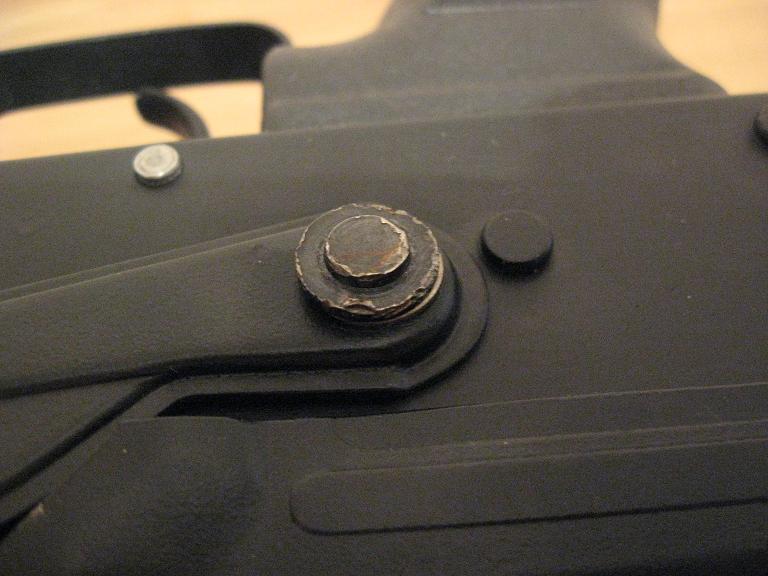

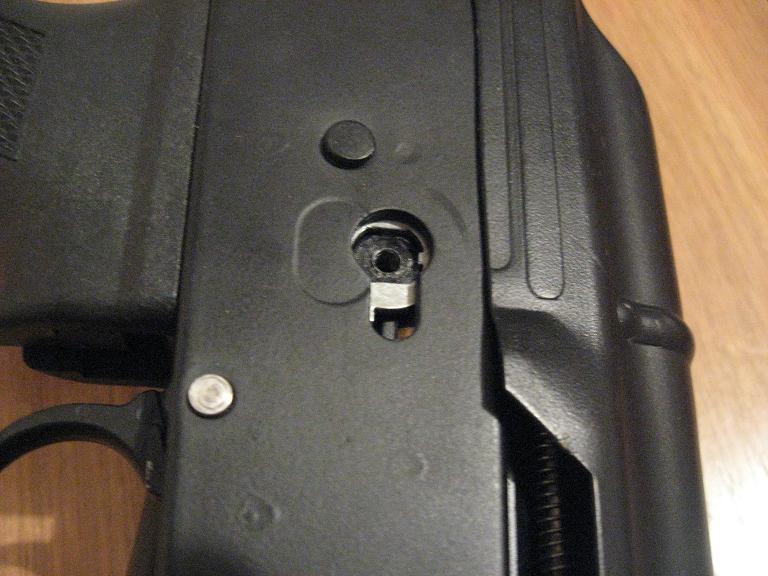

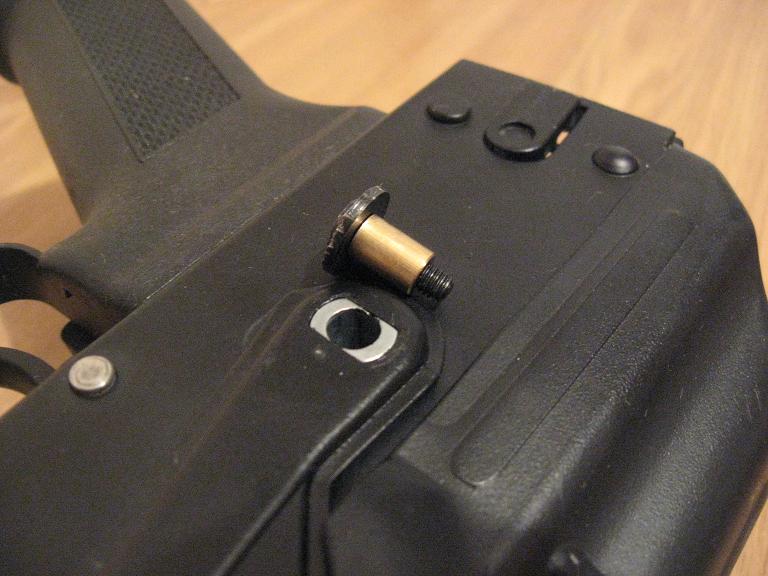

2. Фиксатор рычага переключения режимов огня. Хитрость в том, что рычаг фиксируется винтом с цилиндрической головкой без прорези! А откручивается он, как обычный винт. Надо только подобрать себе подходящий инструмент (можно плоскогубцы, но обернуть их несколькими слоями изоленты, чтоб не повредить поверхность винта. Как открутите - не спешите снимать рычаг, а поставьте автомат на предохранитель. Еще один совет, чтоб рычаг переключения меньше люфтил - подложите, при сборке, под винт шайбу!
разборка RK Diboys разборка RK Diboys разборка RK Diboys разборка RK Diboys

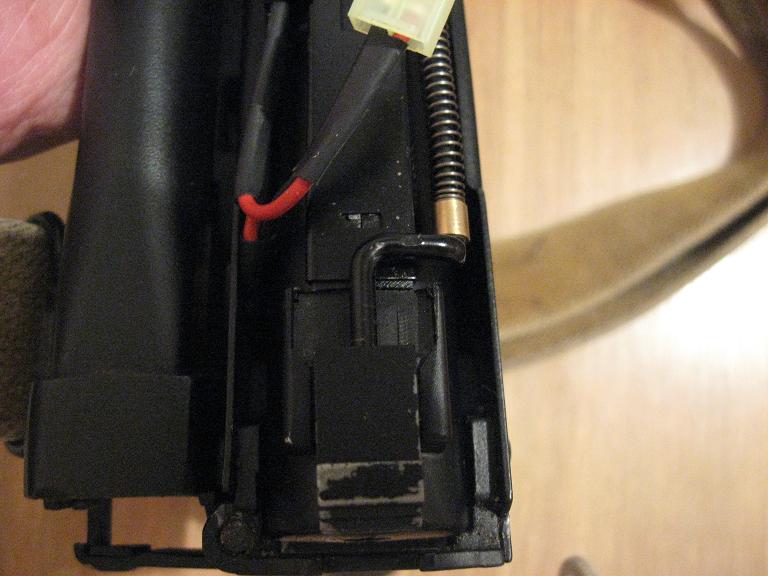

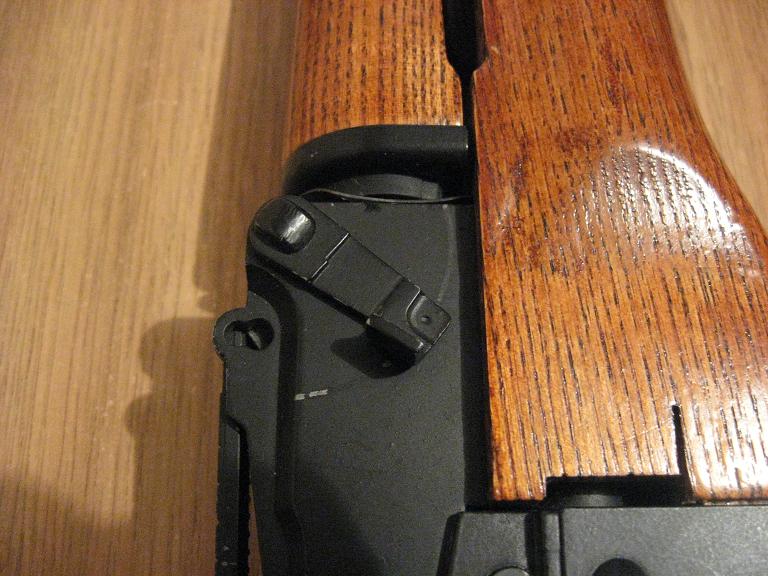

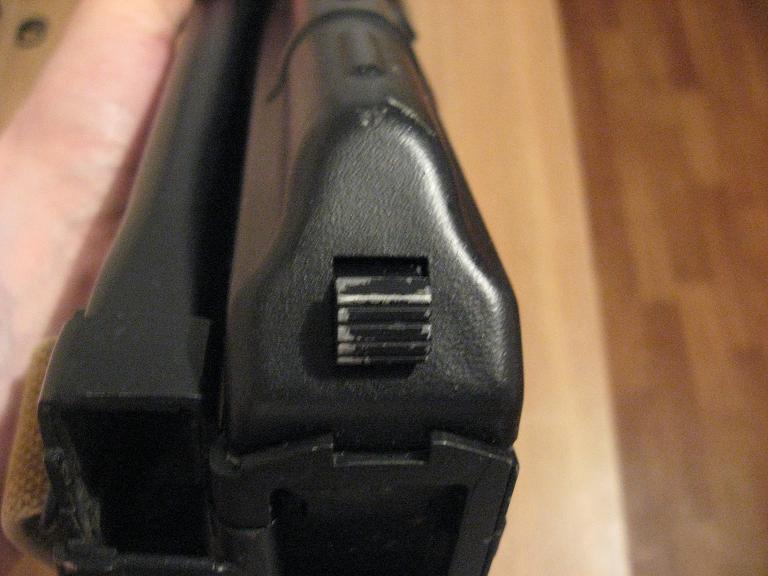

3. Рычаг снят. Теперь снимаем крышку ствольной коробки и освобождаем ее защелку. В отличии от маруйя - защелка не зафиксирована в гирбоксе и ее можно потерять во время игры. Так что будте внимательны к этой детали.
разборка RK Diboys

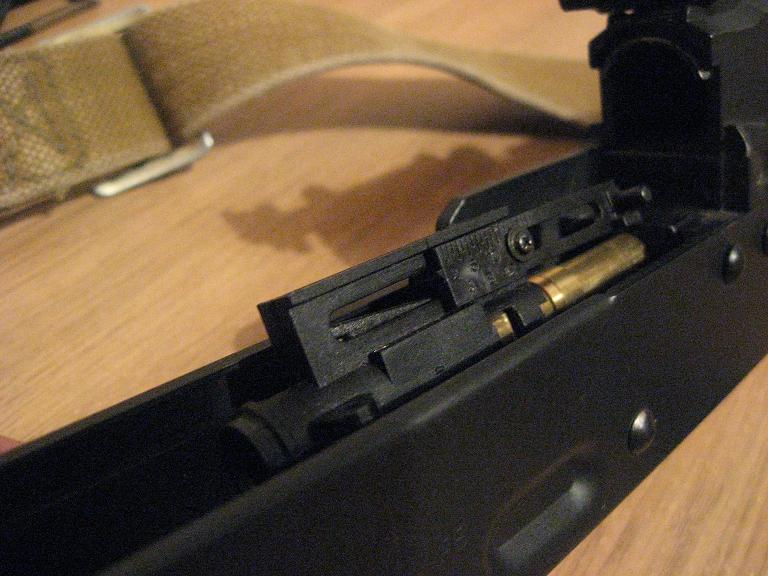

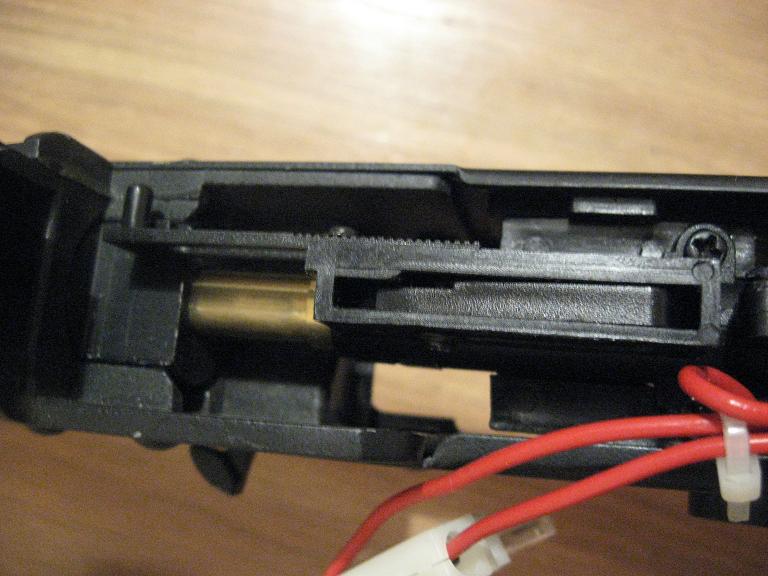

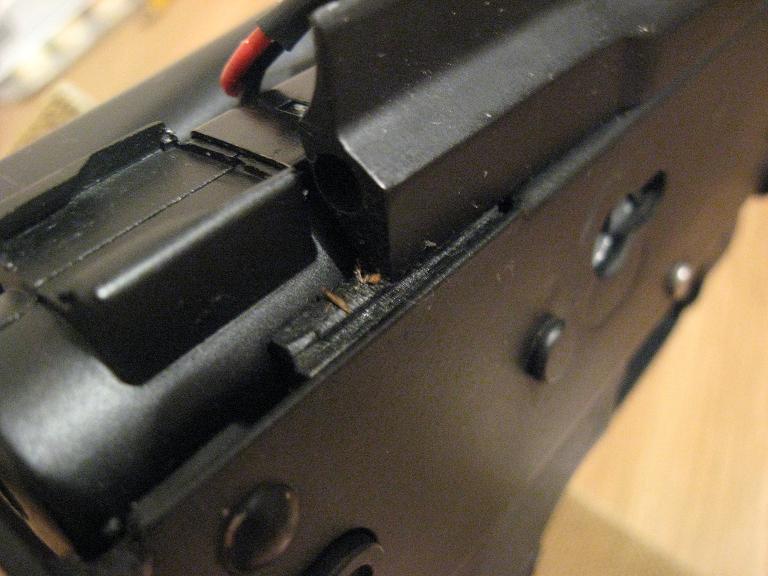

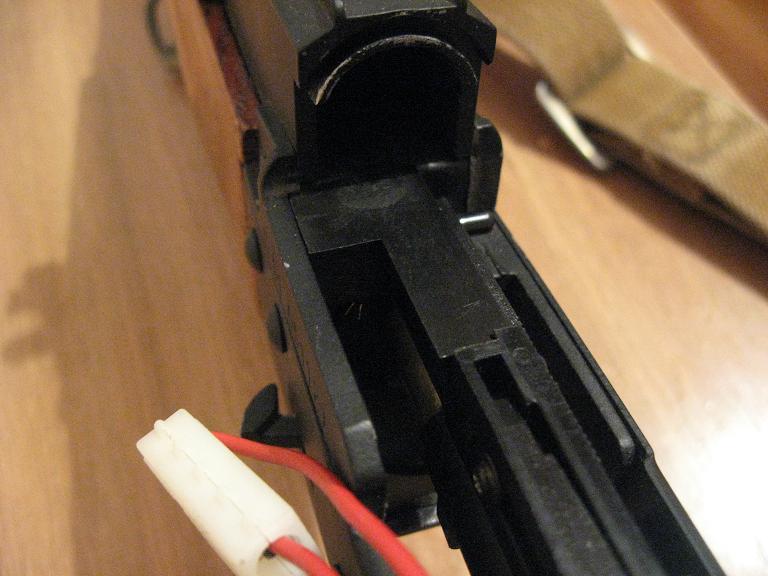

Когда защелка снята - мы можем сдвинуть затвор назад и вынуть его, подняв вверх. В задней части ствольной коробки есть для этого вырез.
разборка RK Diboys разборка RK Diboys разборка RK Diboys разборка RK Diboys

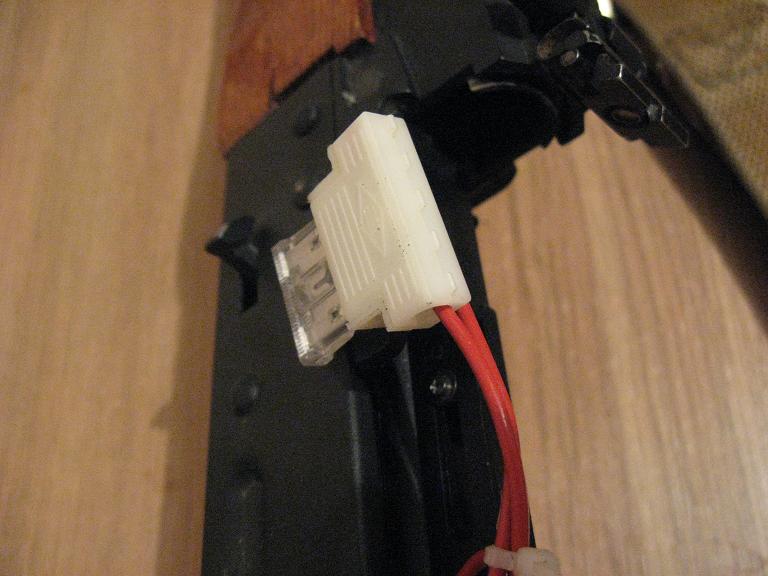

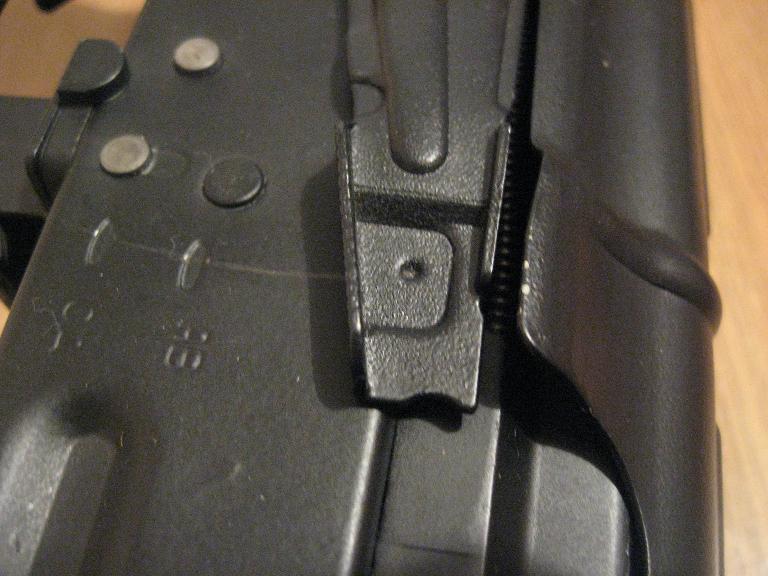

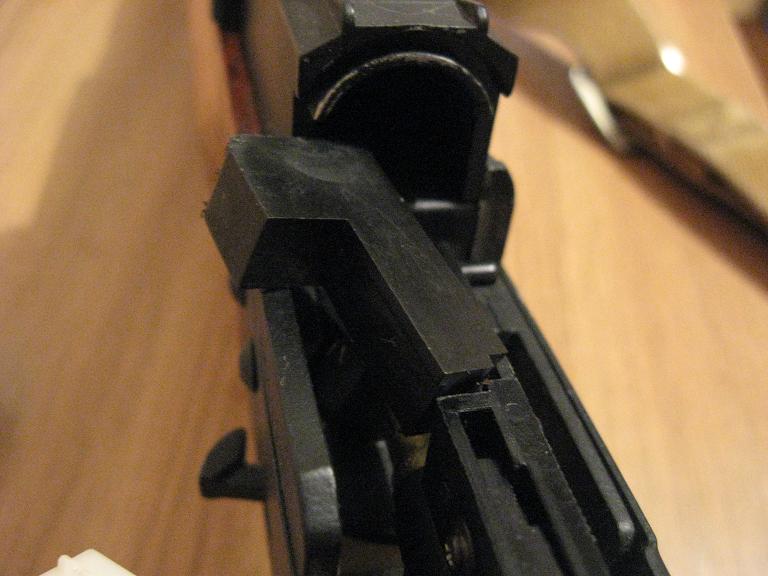

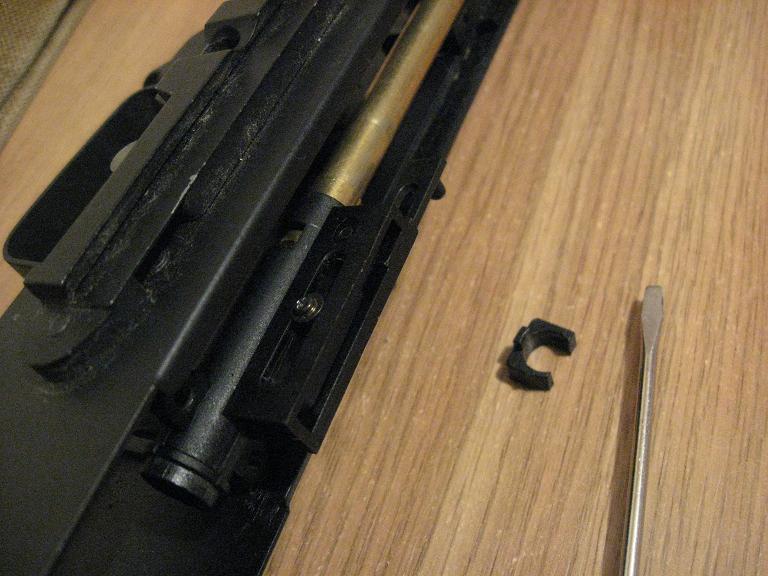

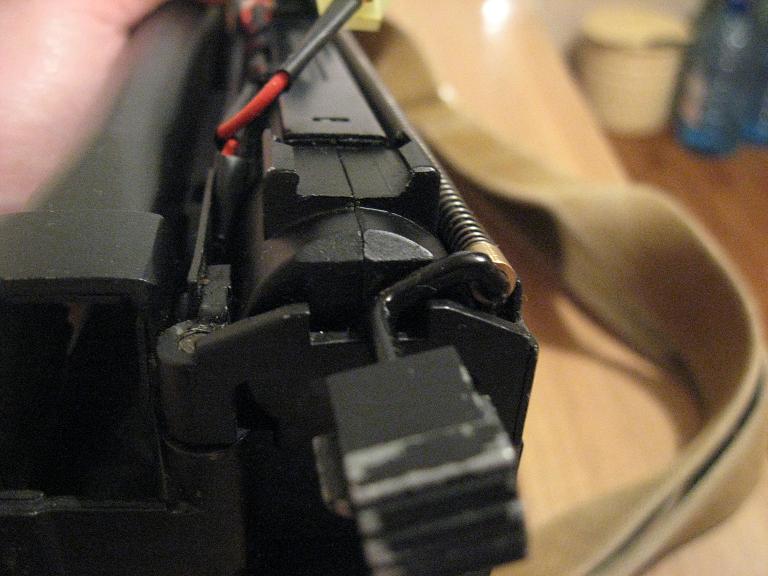

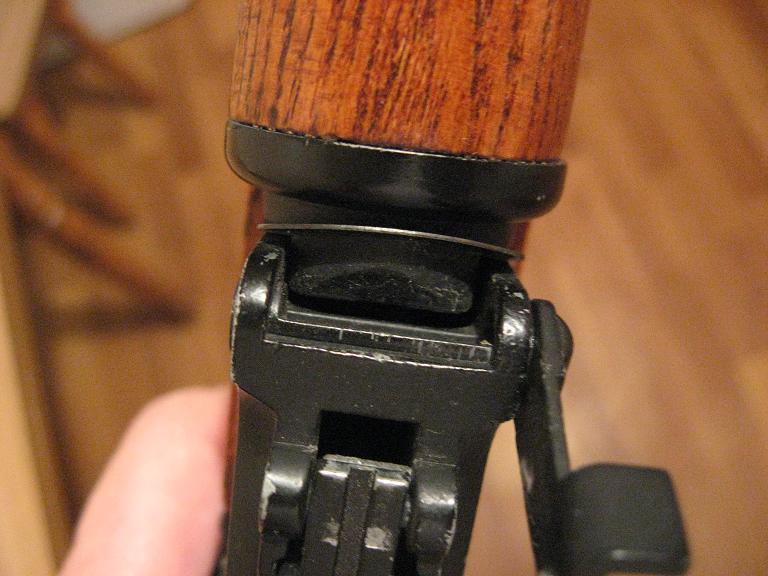

4. Убираем в сторону предохранитель (надо заметить, что он автомобильный и найти замену - не проблема). Перед нами еще одна тайна этого ствола. Г-образная пластмассовая деталь, которая фиксирует узел ХопАпа. Именно с нее обычно начинаются трудности тех, кто не имел дела с АК от VFC или его клонами (да будет Вам известно RK серия слизана с VFC, что сделало АК-74 гораздо доступнее). Итак надо просто поддеть эту деталь снизу отверткой, поднять ее вверх и снять. Теперь узел ХопАпа свободен и может двигаться вперед-назад на своих рельсах.
разборка RK Diboys разборка RK Diboys

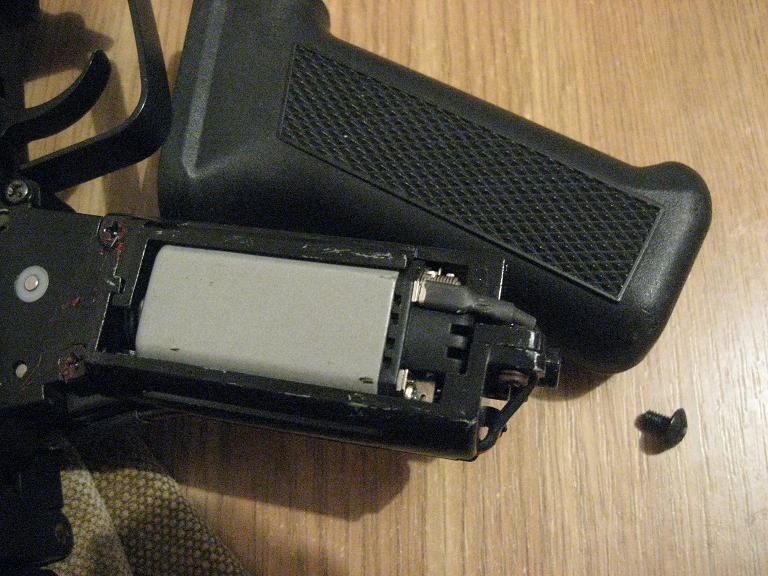

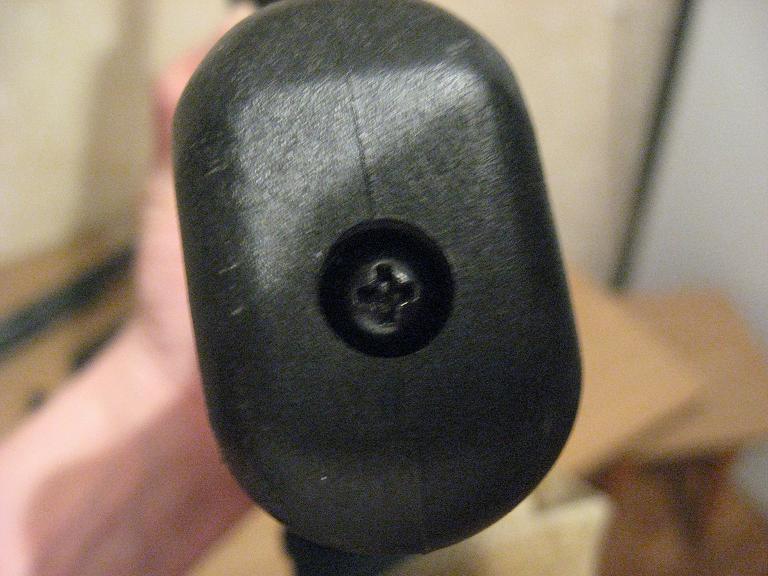

5. Выкручиваем винт в основе пистолетной рукоятки и снимаем саму рукоятку.
разборка RK Diboys разборка RK Diboys

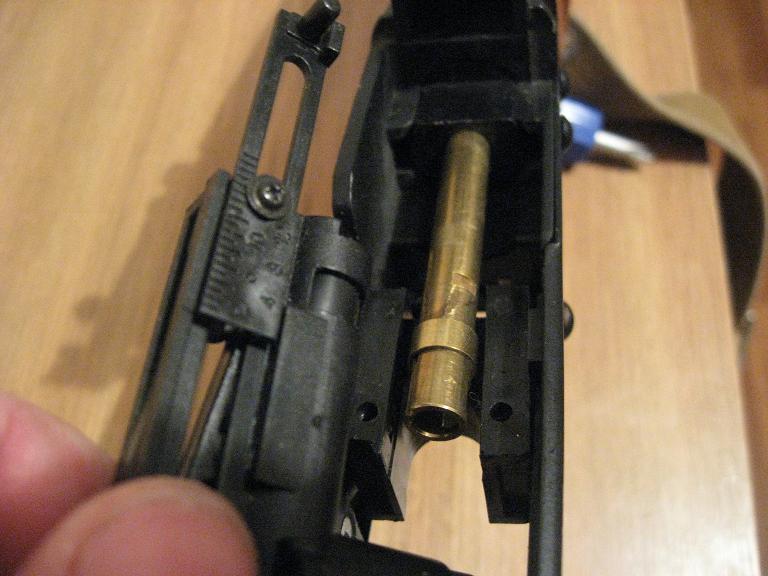

6. Выдвигаем узел ХопАпа из гирбокса вперед и тем самым освобождаем нозл. Главное при сборке всунуть узел ХопАпа обратно в гирбокс - иначе Г-деталька не станет на свое место и результаты стрельбы будут никакие. ХопАп входит в гирбокс обычно туго и по этому при сборке я вначале совмещаю эти две части а лишь потом устанавливаю пистолетную рукоятку и прикручиваю ее к мотору.
разборка RK Diboys разборка RK Diboys

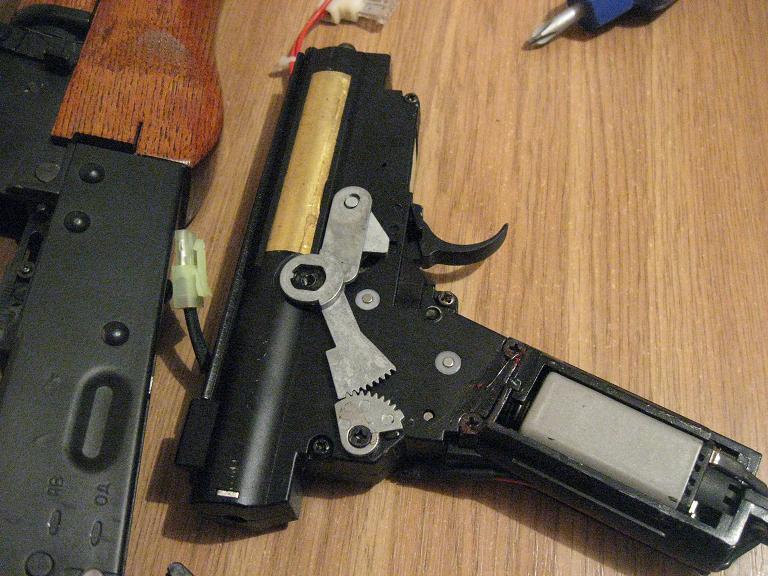

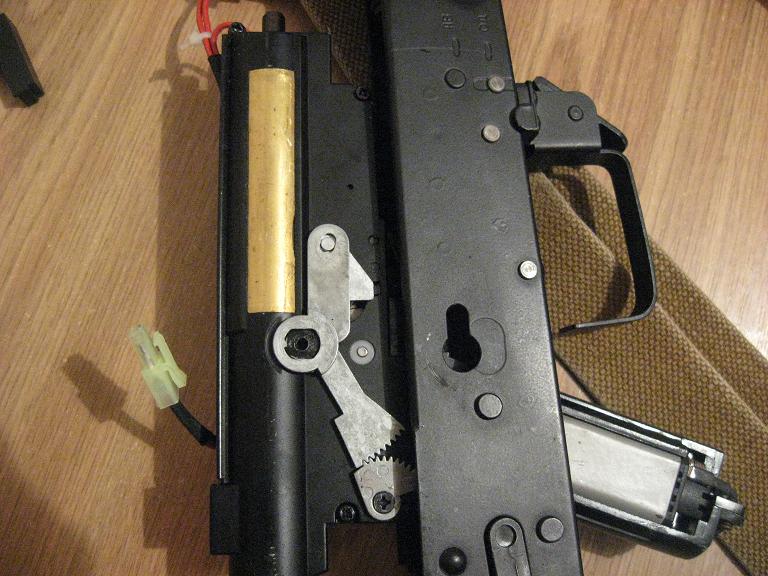

7. Теперь гирбокс свободен. Подаем его вверх и вынимаем из ствольной коробки. Если проблемы в гирбоксе, то на этом можно закончить разборку АЕГа и смотреть дальше статью разборка гирбокса.

Если есть желание добраться до резинки ХопАпа - читаем дальше.
разборка RK Diboys разборка RK Diboys разборка RK Diboys

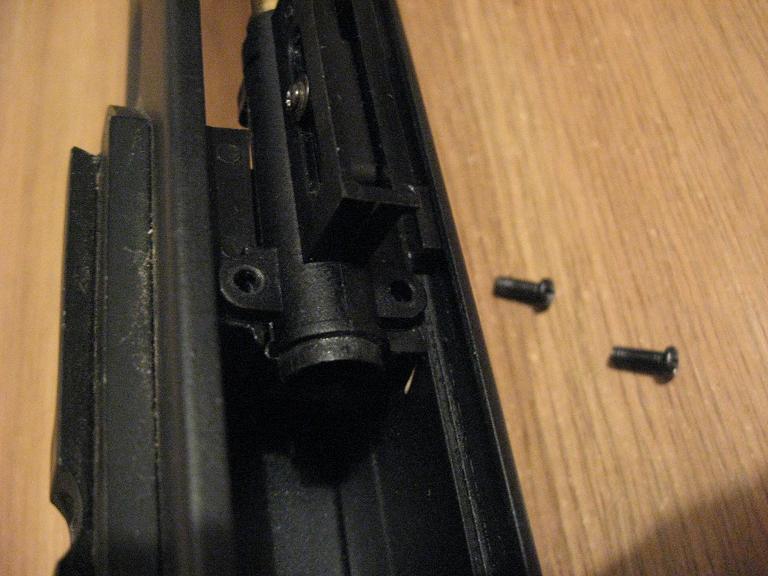

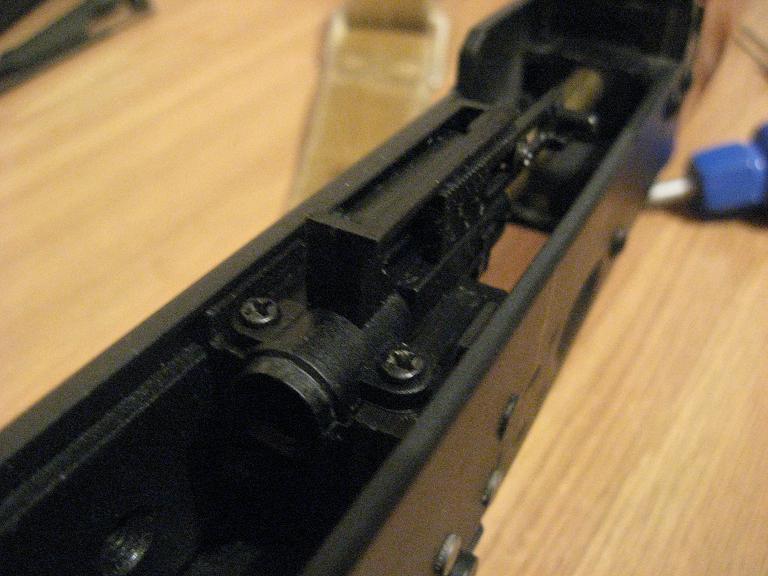

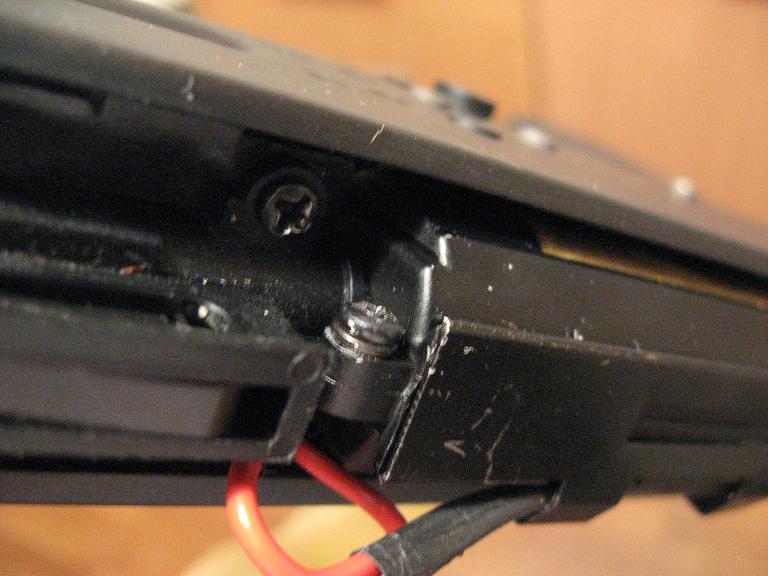

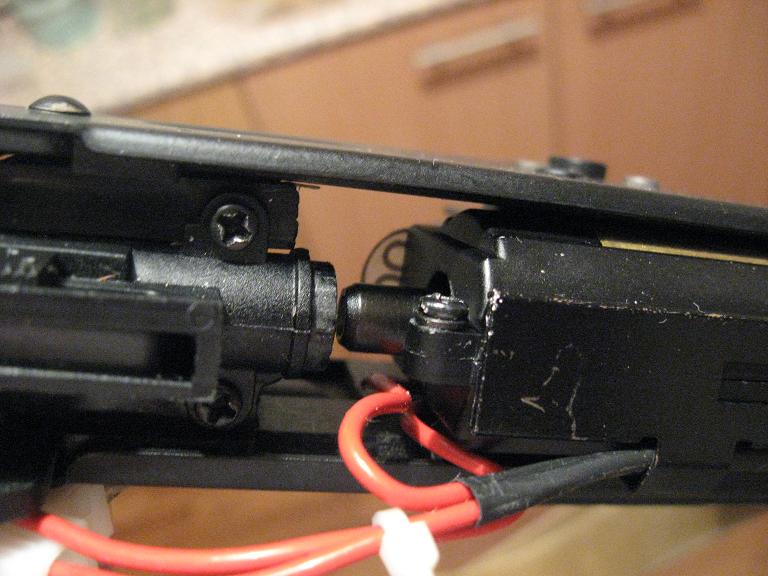

8. Как я уже говорил, узел ХопАпа теперь свободно передвигается на рельсах. Открутим два винтика которые прикрепляют его к пластмассовой каретке. Сдвинем ХопАп с каретки. Теперь каретка отдельно - ХопАп и внутренний ствол отдельно.
разборка RK Diboys разборка RK Diboys разборка RK Diboys разборка RK Diboys

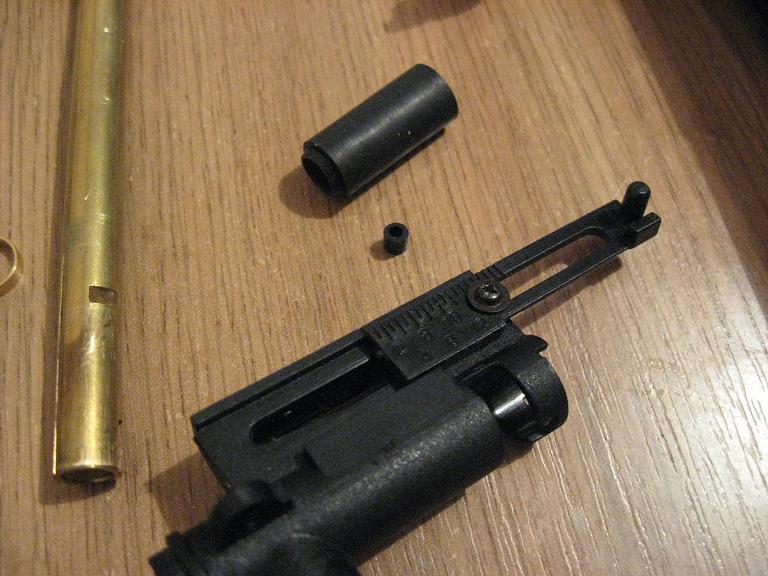

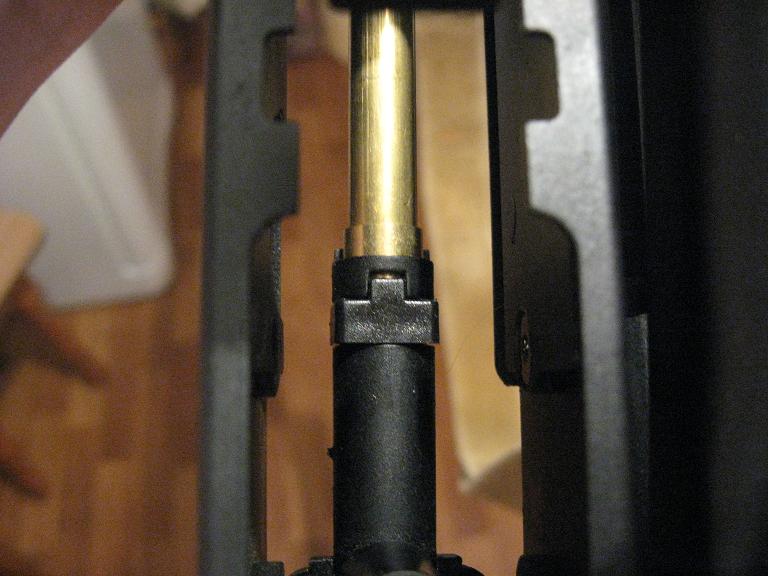

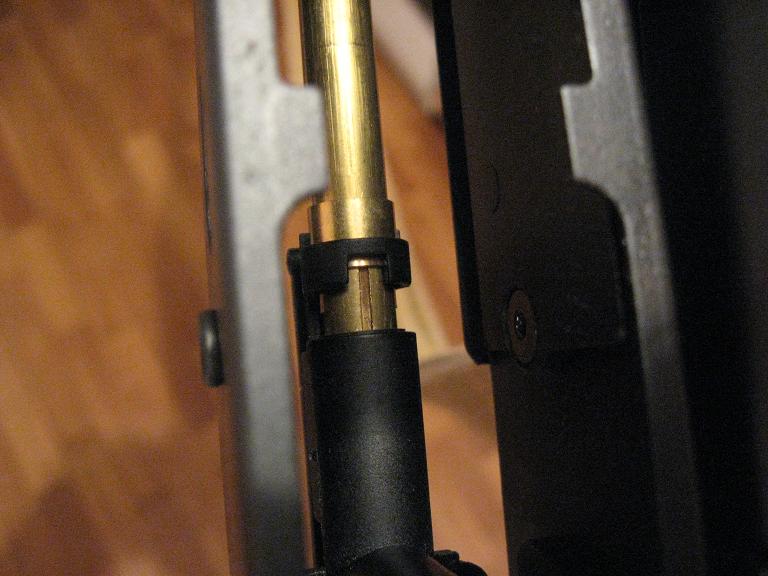

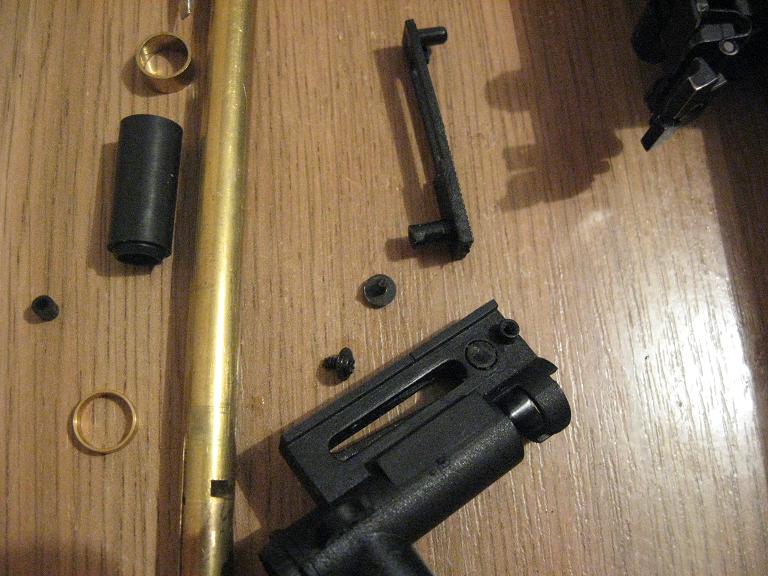

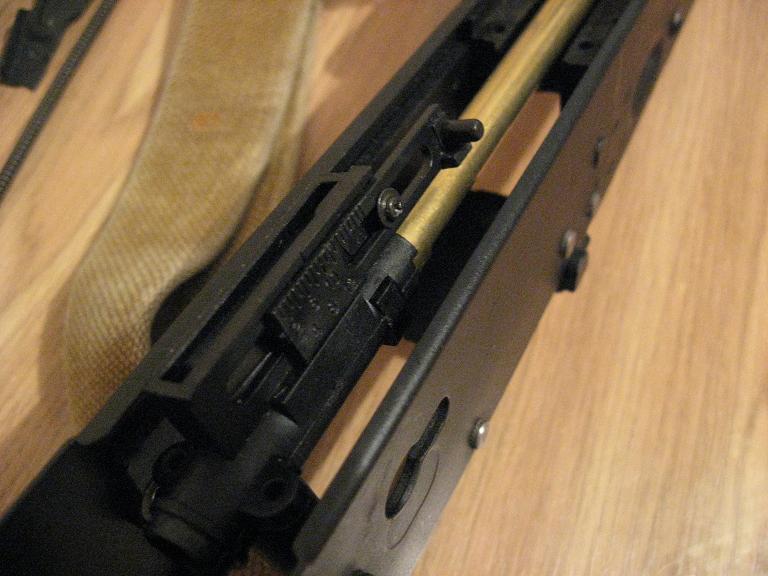

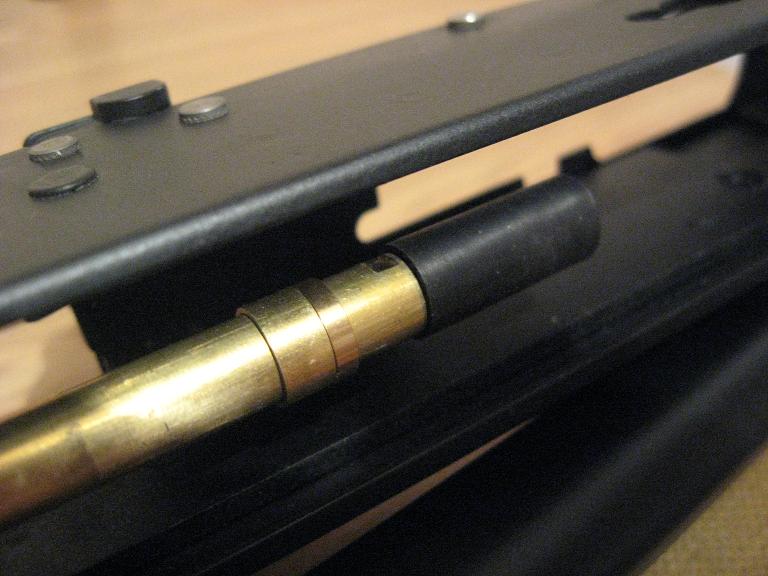

9. Но как вытащить стволик? Неужели придется выбивать штифты? НЕТ! Представляем хак, до которого додумались не многие. Мы разберем узел Хоп-Апа прямо в корпусе автомата. Для этого выключаем ХопАп. Аккуратно снимем пластмассовую защелку. Теперь плавно снимем узел ХопАпа с внутреннего стволика.
Ура! ХопАп у нас в руках.
разборка RK Diboys разборка RK Diboys разборка RK Diboys разборка RK Diboys

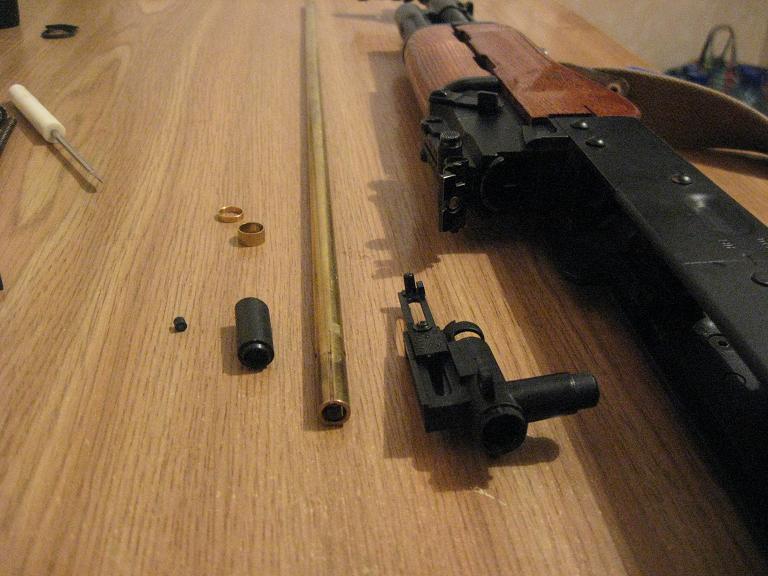

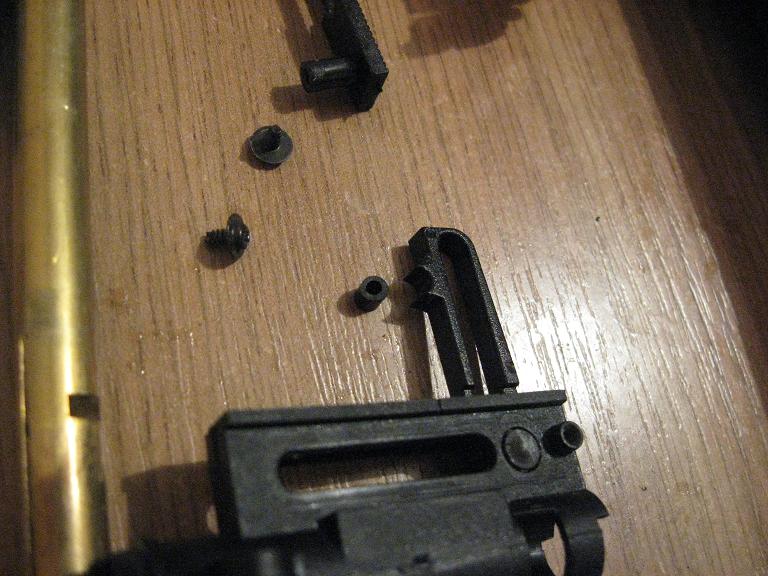

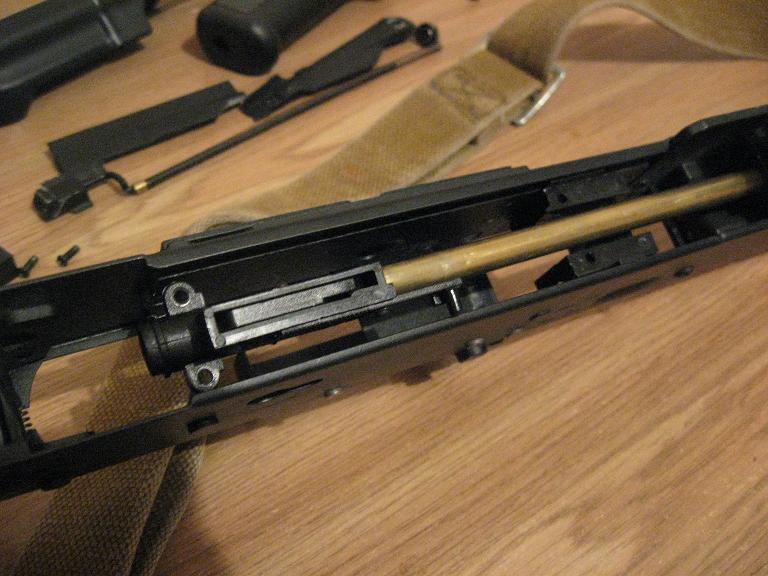

Сам внутренний сволик спокойно вынимаем спереди ствола. Не теряем прижимной валик. Если он выпал - придется выкрутить два самореза. и снать рычаг (смотри фото).

Если хотите заменить цевье - последовательность действий такая:
разборка RK Diboys разборка RK Diboys разборка RK Diboys
1. Поднимаем рычажок. Поднимаем газоотводную трубку вверх и снимаем ее, как на реальном АК!
разборка RK Diboys разборка RK Diboys

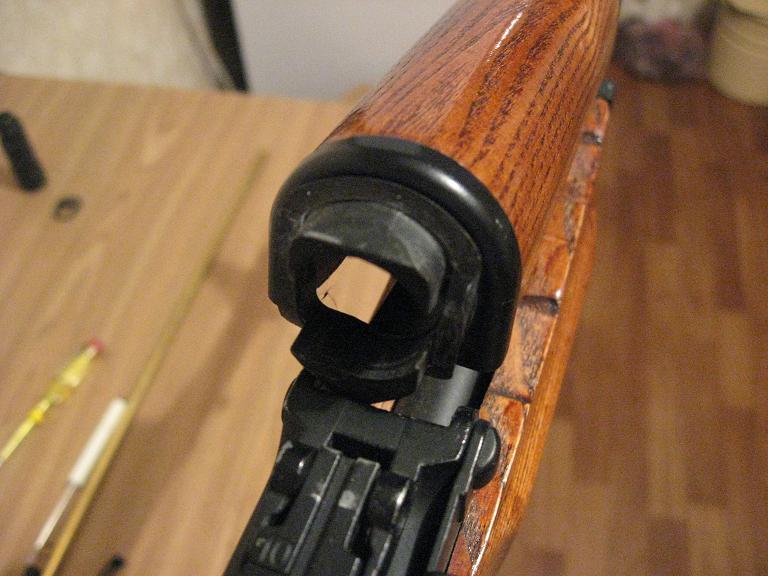

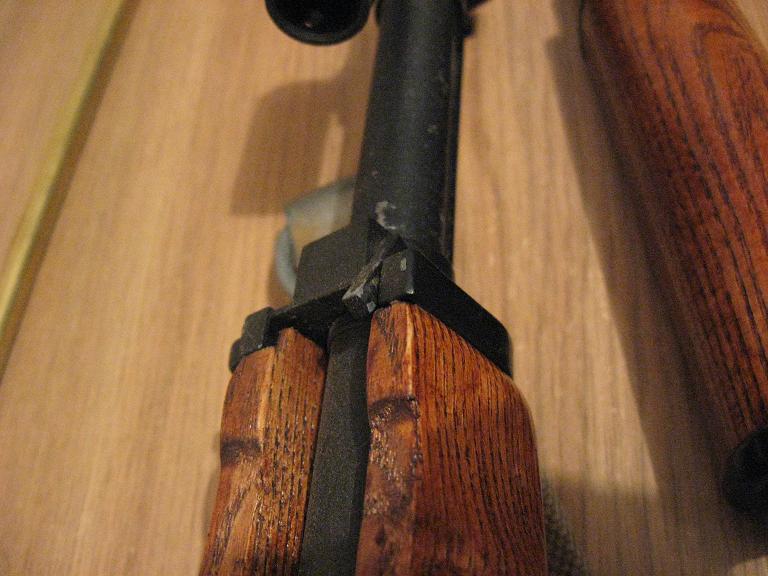

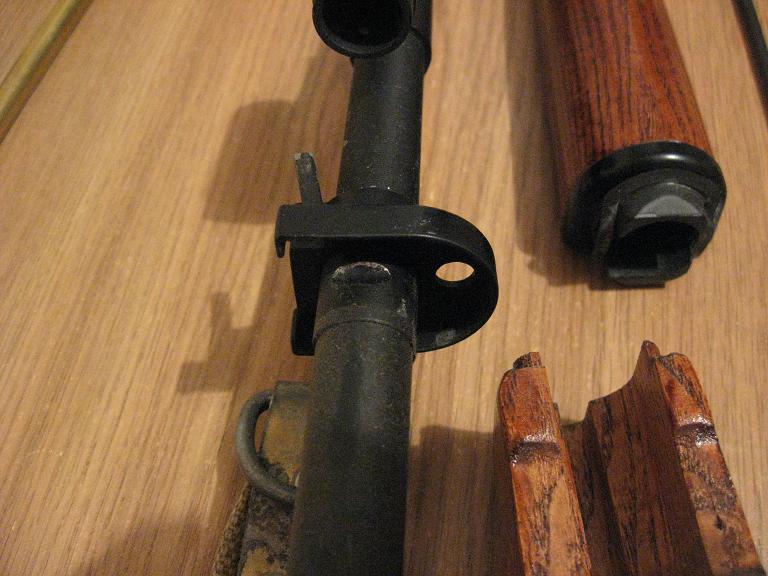

2. Перемещаем рычажок на стволе в сторону пламегасителя. Сдвигаем металлический упор с рычажком вперед. Освобождаем и снимаем цевье.
разборка RK Diboys

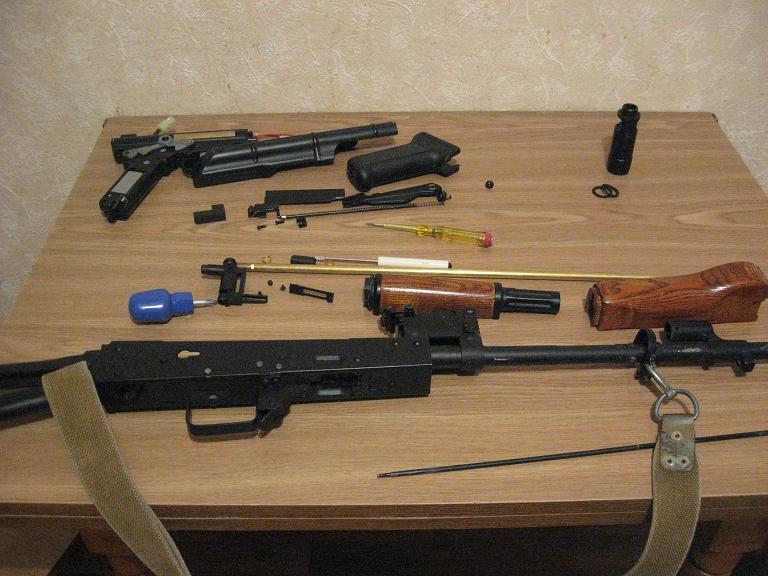

Разборка закончена пару советов по сборке
разборка RK Diboys разборка RK Diboys разборка RK Diboys разборка RK Diboys
Самое сложное аккуратно собрать узел ХопАпа в стовле. Помните, что торопится не надо и симметрия наш лучший друг. Перед тем как надеть корпус ХопАпа на резинку, саму резинку можно смазать сверху силиконовой смазкой. Не забудьте про прижимной валик.
разборка RK Diboys разборка RK Diboys

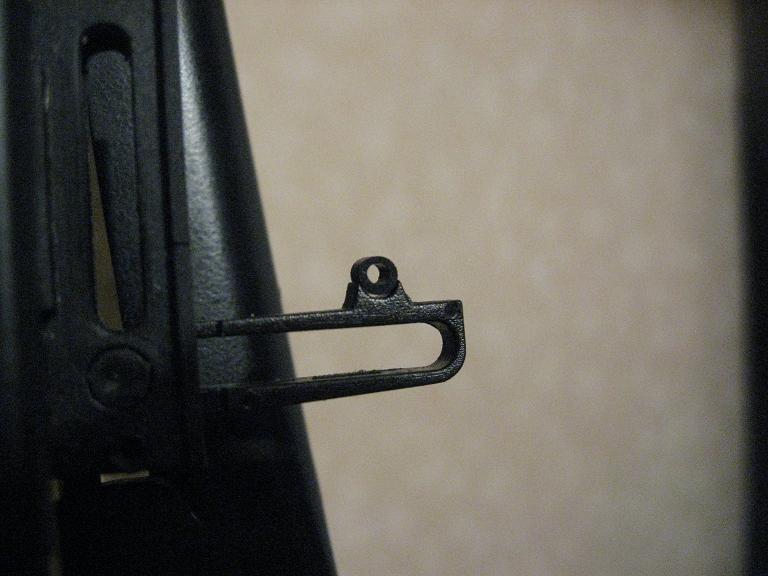

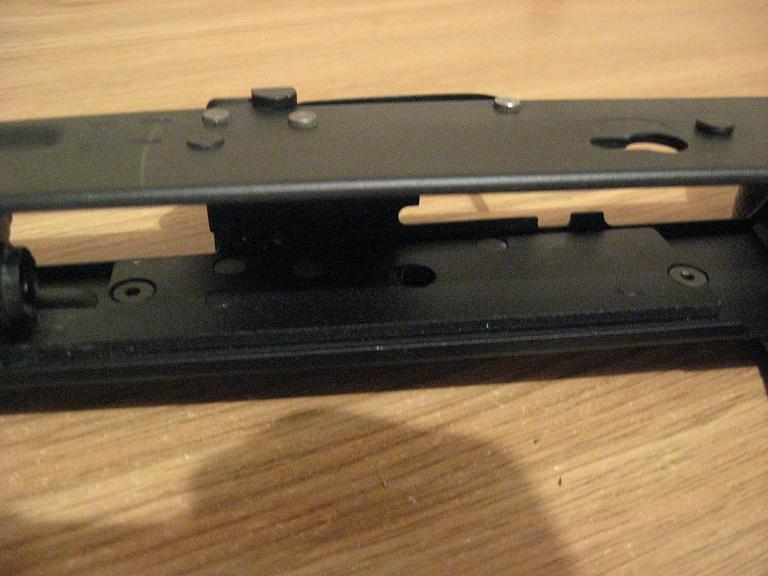

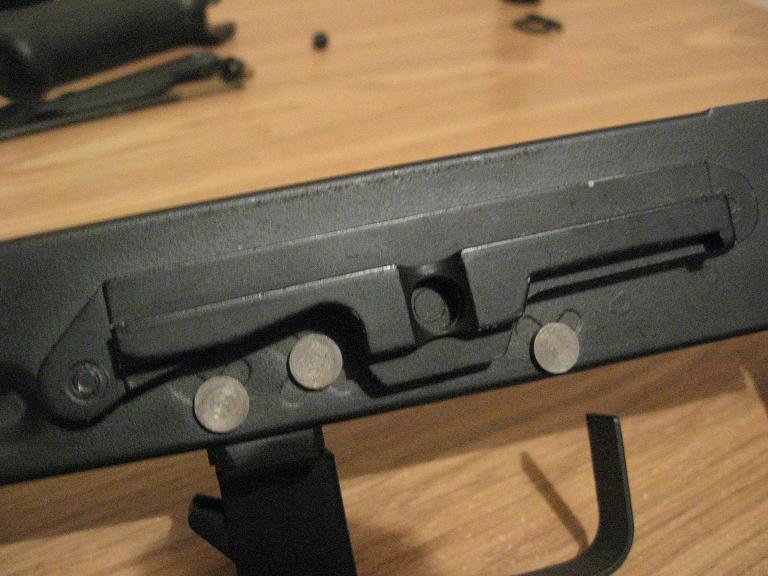

Как послесловие - можно сказать что конструкция позволяем снять рельсу для крепежа ночного прицела. Что б это сделать понадобится шестигранник. Надо всего лишь открутить два винта с шестигранными головками.

Надеюсь что эта статься ответит на все Ваши вопросы по разборке RK серии Дибойса. Можно сказать что примерно так же разбирается VFC и новая линейка Цыми.
