Переделка боевых магазинов АК74

Поэтому данная статья посвящена переделке боевых магазинов, в данном случае от АК-74 для установки их на страйкбольных аналогах.
Я думаю, что многих кто приобретает страйкбольные автоматы серии АК от ДиБойз, Цима, ВФЦ, и др. разочаровывает внешний вид магазинов, особенно так называемых «рыжих», да и «чёрные» магазины при внимательном изучении имеют отличия от оригинальных, а сливовых страйбольных магазинов сколько нибудь похожих на оригинал вообще нет. Кроме того все страйкбольные магазины для АК обр. 1974 г. выпускаются в пластике и как следствие нередко бывают случаи поломки заднего зуба магазина.
Вот как выглядят настоящие магазины для АК-74 под патрон калибра 5,45.
Переделка боевых магазинов АК74
А вот фото страйбольных аналогов
Переделка боевых магазинов АК74 Переделка боевых магазинов АК74

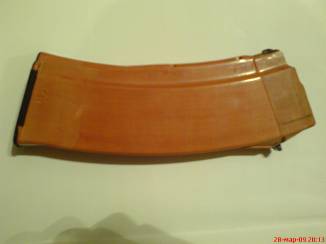

Итак берём боевой магазин от АК-74
Переделка боевых магазинов АК74
Для начала нам нужно вынуть пружину из магазина, для этого нажимаем кнопку на нижней части магазина, снимаем металическую накладку и аккуратно вынимаем пружину
Переделка боевых магазинов АК74 Переделка боевых магазинов АК74 Переделка боевых магазинов АК74
Затем нам нужно спелить верхнюю часть магазина, для это берём ножовку и отмечаем на магазине место отреза – 13 мм. от горизонтальной линии в верхней части магазина.
Переделка боевых магазинов АК74 Переделка боевых магазинов АК74 Переделка боевых магазинов АК74
Отрезаем магазин на 1 мм. выше отмеченной линии. (обратите внимание, что в середине магазина есть стальные вставки за счёт которых держатся передний и задний зубы – их нужно акуратно отрезать по отмеченной линии).
Переделка боевых магазинов АК74 Переделка боевых магазинов АК74 Переделка боевых магазинов АК74
Затем берём страйкбольный магазин-донор, в данном случае это магазин на 120 шаров от Уникорн, для этого выбиваеш метталический штифт в верхней части магазина и вынимаем внутреннюю часть из пластикового корпуса.
Переделка боевых магазинов АК74 Переделка боевых магазинов АК74 Переделка боевых магазинов АК74

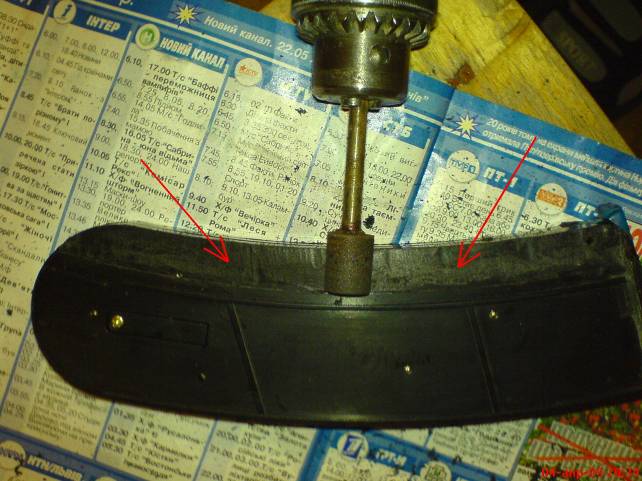

Нужно отметить, что за счёт отсутсвия рёбер жосткости на оригинальных «рыжих» магазинах у них больше толщина стенок в отличие от «сливовых» и «чёрных», на которых эти рёбра присутствуют из-за это очень сложно вставить внутреннюю часть страйкбольного магазина в боевой корпус. Но если с помощью шлифовального камня подточить внутреннюю часть магазина до кромки с двух сторон то магазин встанет без проблем.
Переделка боевых магазинов АК74 Переделка боевых магазинов АК74

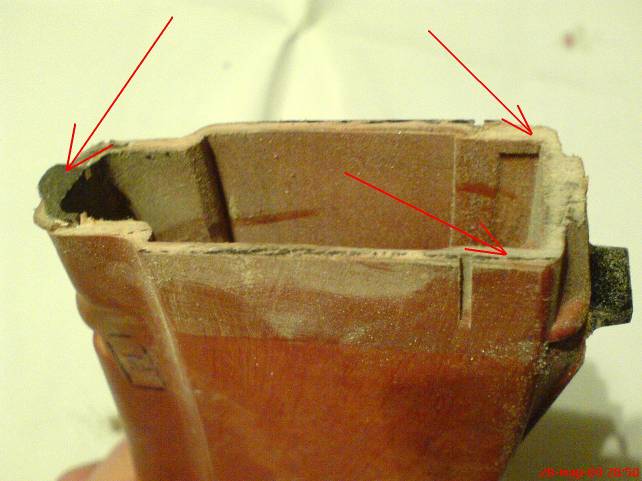

Далее нам нужно подточить отпиленную часть магазина напильником так чтобы получилась ровная кромка и срезать пластиковую полочку на страйкбольном магазине далее аккуратно отламать нижний фиксатор торцевой пластины на страйкбольном магазине и вставить его в оригинальный корпус
Переделка боевых магазинов АК74 Переделка боевых магазинов АК74 Переделка боевых магазинов АК74

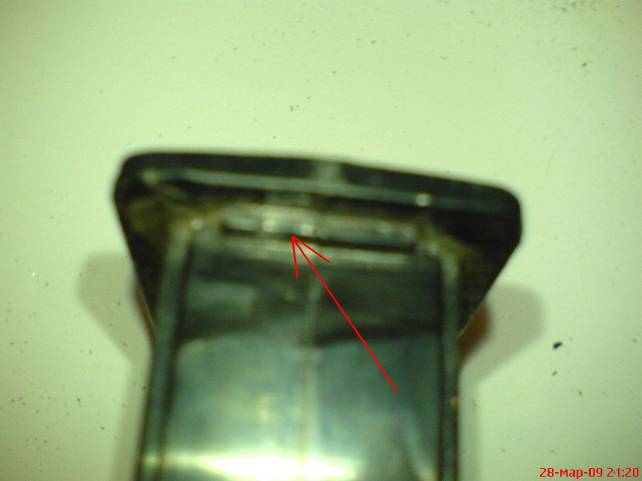

Чтобы установить на нижнем торце магазина оригинальную метталическую пластину необходимо взять снятую нами оригинальную пружину с боевого магазина, срезать пружину (в указаном месте) и вертикальную направляющую (полностью) затем установить данную заготовку на место (как было в боевом варианте).

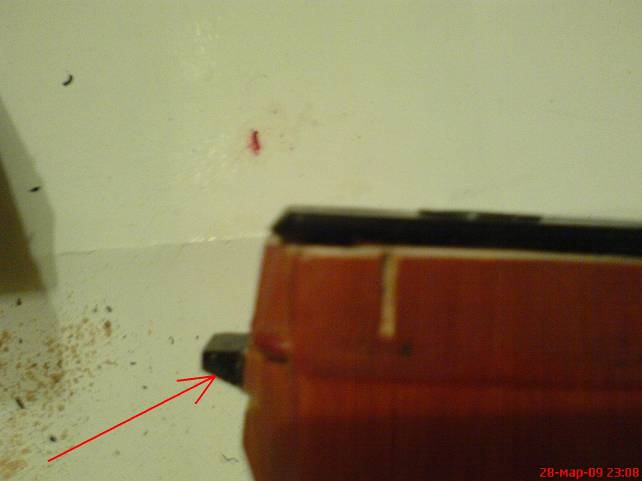

Чтобы переделанный магазин вставал в ствол без проблем и с характерным щелчком нужно подпилить задний зуб боевого магазина снизу.
Переделка боевых магазинов АК74 Переделка боевых магазинов АК74 Переделка боевых магазинов АК74
В результате у нас получается вот такой магазин
Переделка боевых магазинов АК74 Переделка боевых магазинов АК74
Думаю Вам понравился полученный результат. Так же можна переделывать любые другие магазины под АК-74 и АКМ.
При необходимости могу помочь с приобретением оригинальных магазинов, по данным вопросам обращайтесь через связного в контактах. обсудить в фейсбуке
Автор: Гасс
