Гирбокс 3 от Дбойc разборка
Итак начнем. Фото кликабельны.
![Дибойс гир версия 3 Общий вид Дибойс гир версия 3 Общий вид](/images/stories/DboiV3/1.jpg)

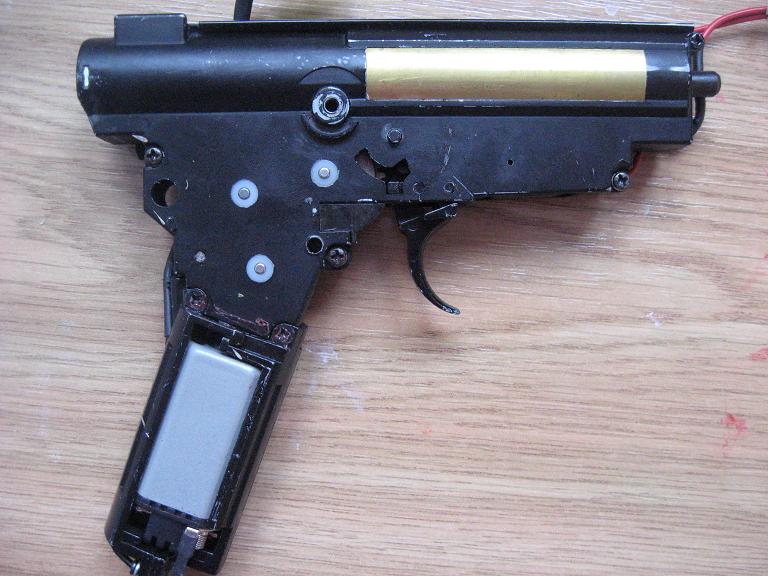

Общий вид 3го геарбокса

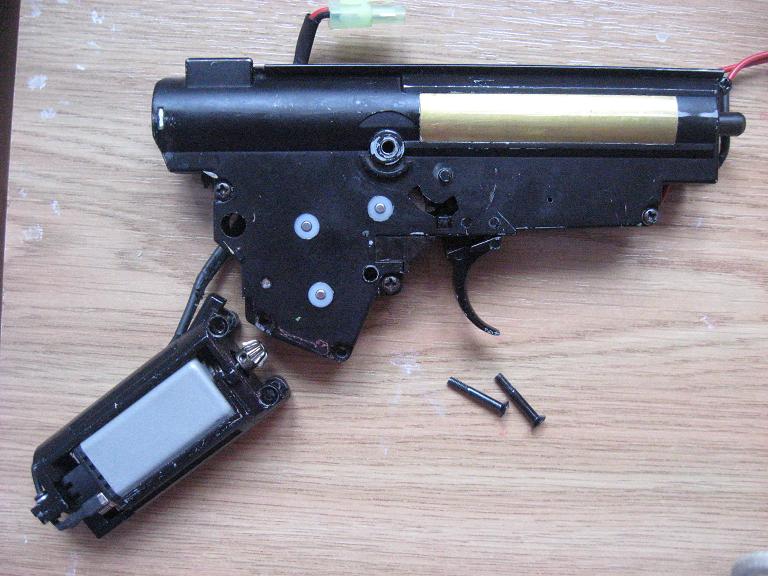

![Дибойс гир версия 3 откручена моторная рама Дибойс гир версия 3 откручена моторная рама](/images/stories/DboiV3/2.jpg)
Откручиваем 2 винта которые держат моторную раму.

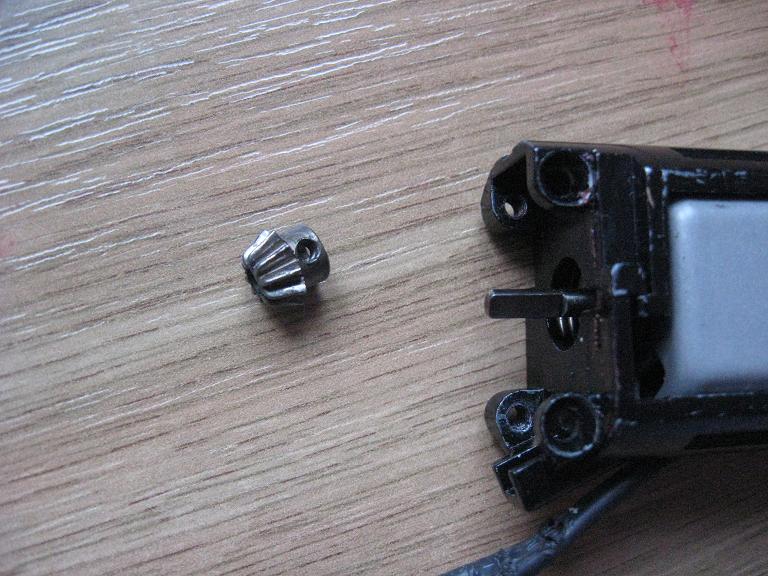

![Дибойс гир версия 3 крепление шестерни на моторе Дибойс гир версия 3 крепление шестерни на моторе](/images/stories/DboiV3/3.jpg)
Шестерня на моторе закреплена шестигранником, корорый любит теряться.

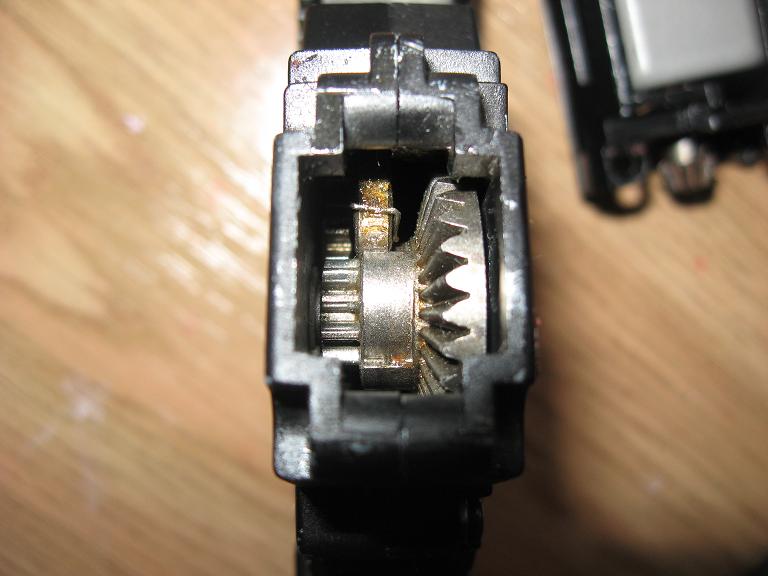

![Дибойс гир версия 3 вид на защелку антиреверса Дибойс гир версия 3 вид на защелку антиреверса](/images/stories/DboiV3/4.jpg)
В проеме видно как работает антиреверс.

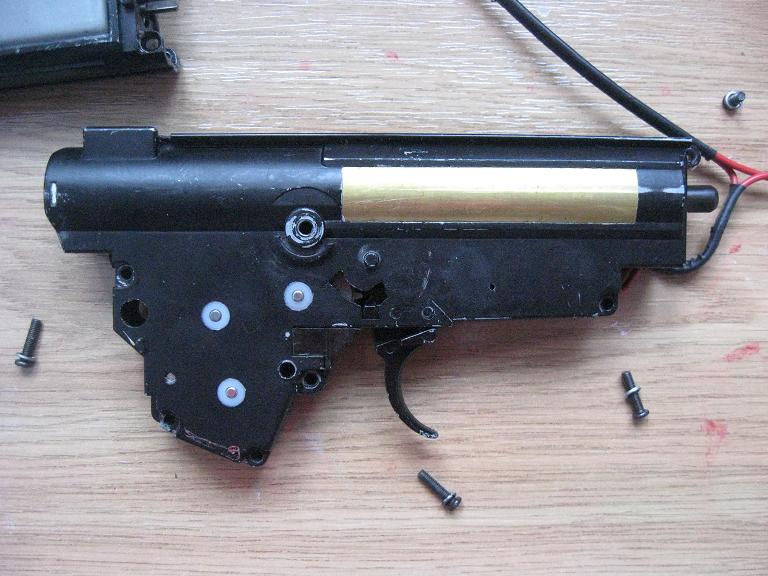

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/5.jpg)
Откручиваем 4 самореза, которые скрепляют гир.

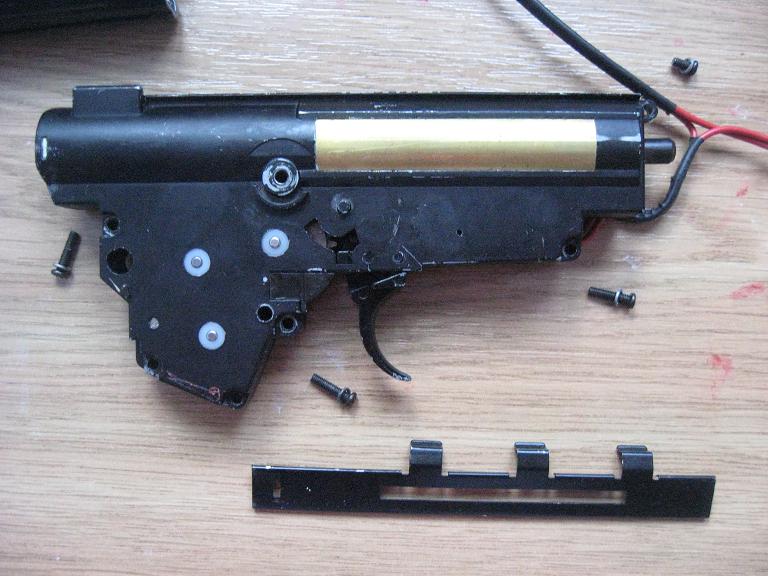

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/6.jpg)
Снимаем планку, скрепляющую гир. Она заодно придерживает и защищает проводку.
![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/7.jpg)

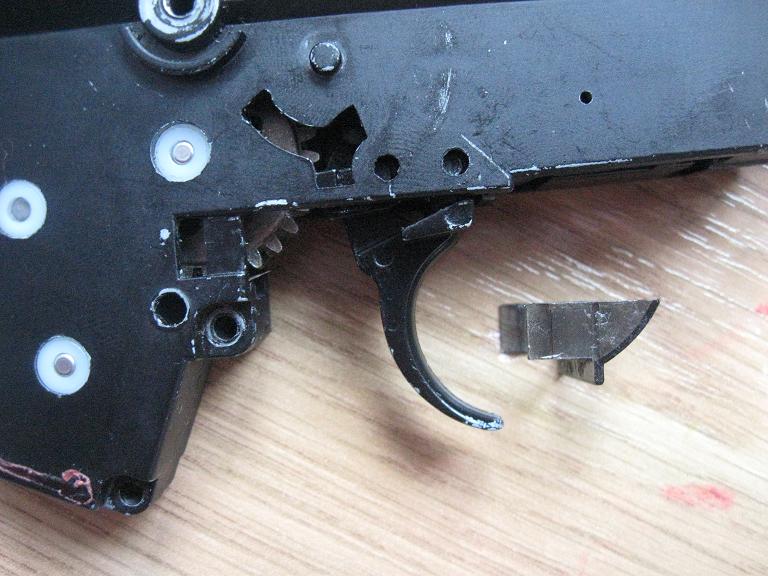

Снимаем крышечку, которая прикрывает секторную шестерню.

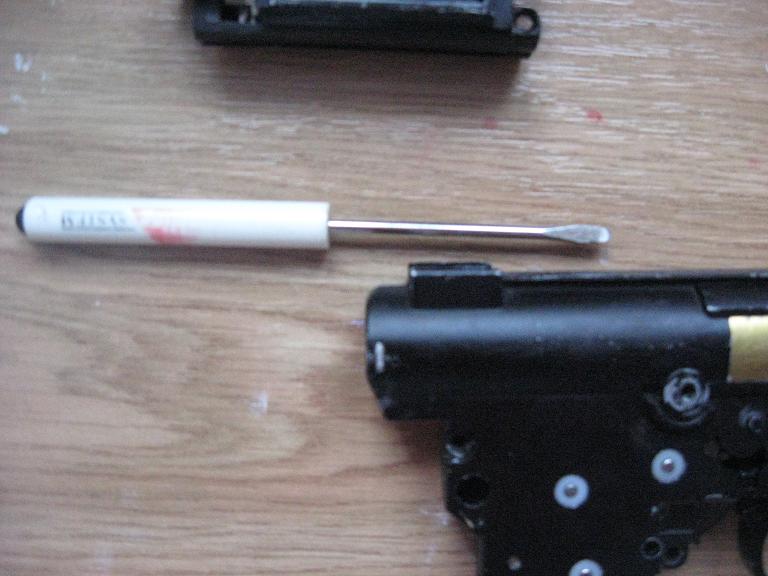

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/8.jpg)
Берем отвертку.
![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/9.jpg)

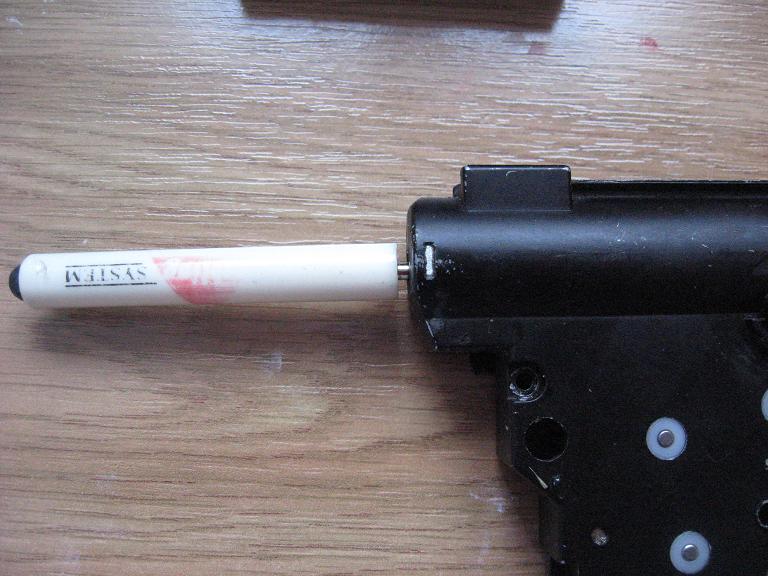

Вставляем в отверстие направляющей пружинны.

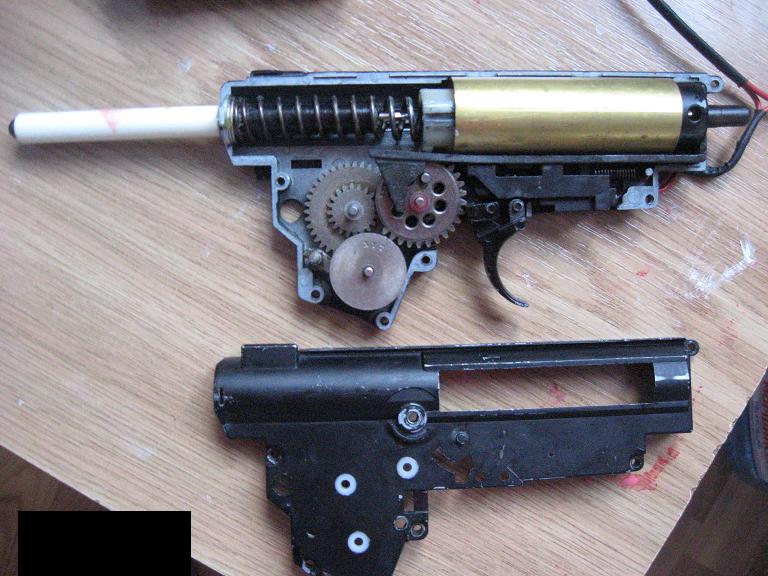

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/10.jpg)
Акуратно снимаем крышку гирбокса. В этот момент может спустится взведенная пружина.

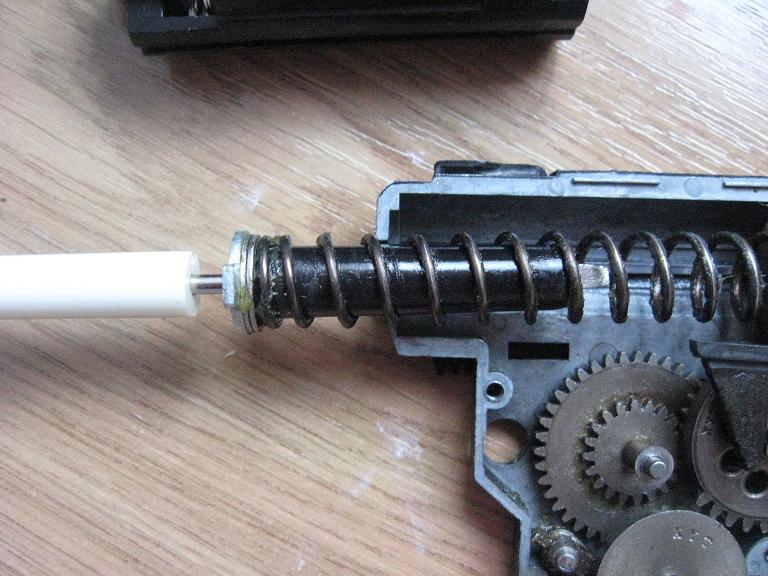

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/11.jpg)
При помощи отвертки вынимаем направляющую пружины из паза и освобождаем пружину.
![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/12.jpg)

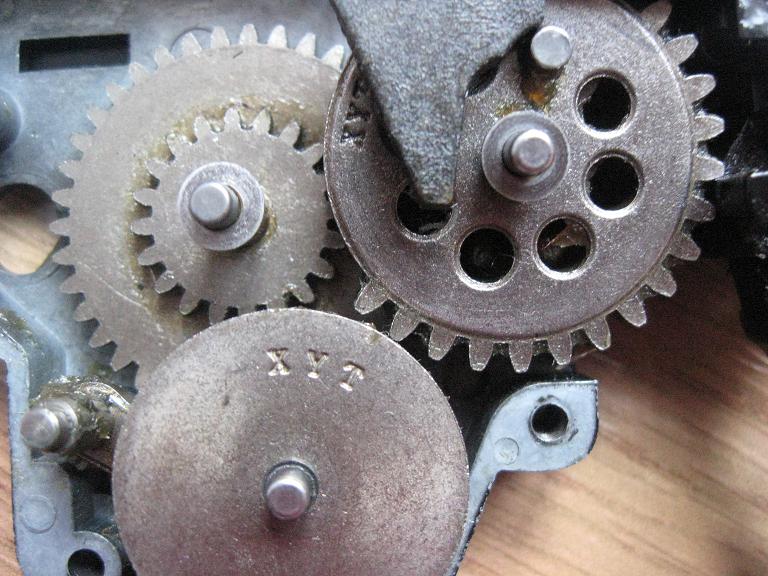

Вот они шестерни. Главное - не потерять шайбы.

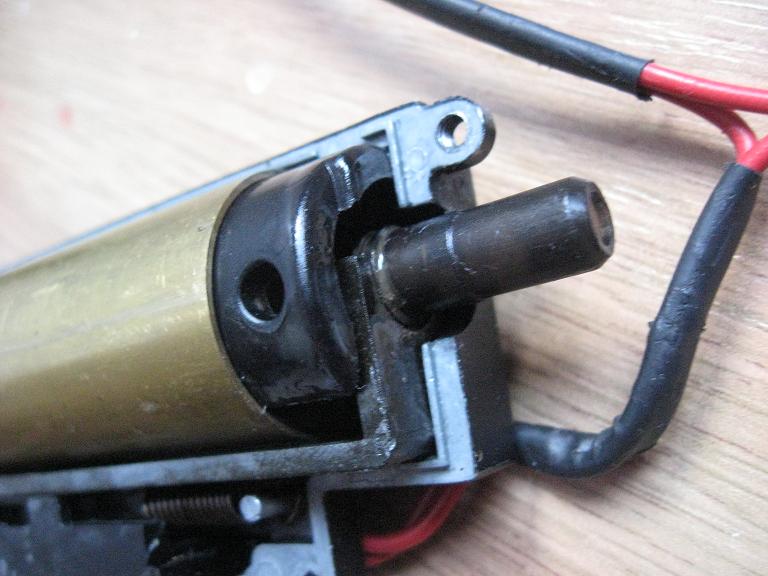

![Дибойс гир версия 3 соединение с нозлом Дибойс гир версия 3 соединение с нозлом](/images/stories/DboiV3/13.jpg)
Обратите внимание, как тапет плейт соединен с нозлом.

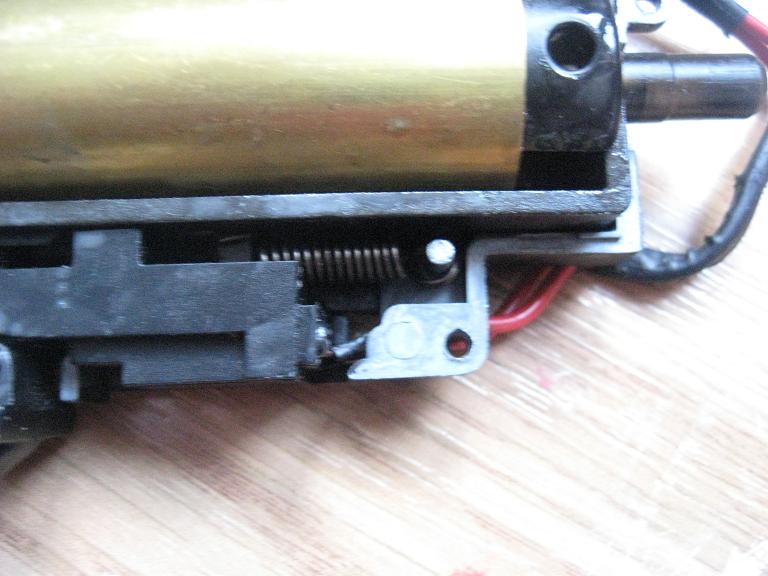

![Дибойс гир версия 3 пружинка тапет плейта Дибойс гир версия 3 пружинка тапет плейта](/images/stories/DboiV3/14.jpg)
Освобождаем пружинку тапет плейта.

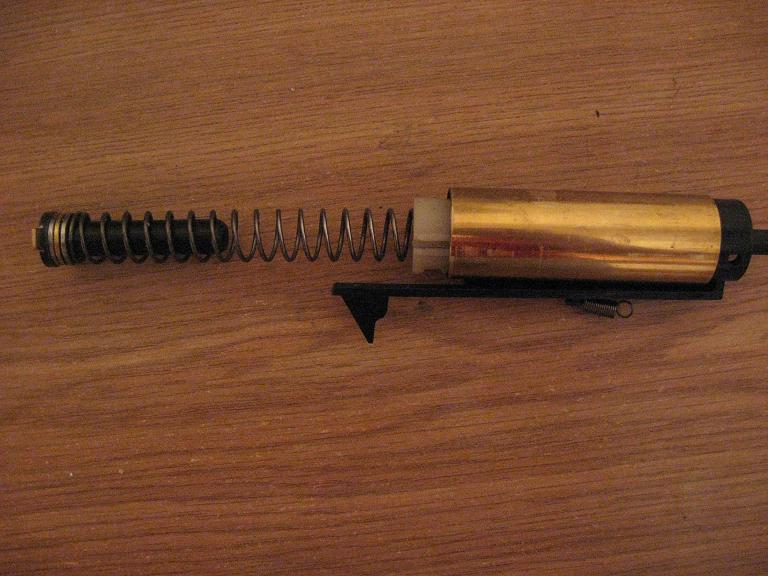

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/15.jpg)
Снимаем пружину, поршень, цилиндр и тапет с нозлом.
![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/16.jpg)

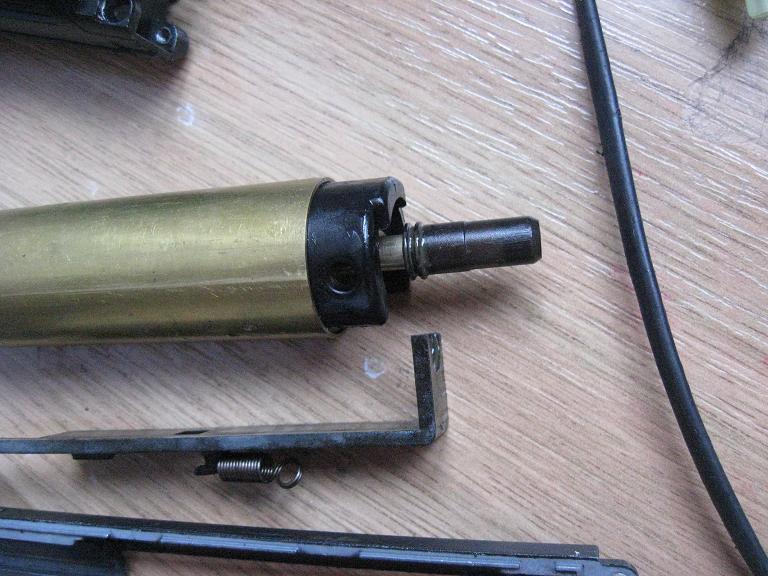

При зборке не забыть правильно соединить тапет и нозл.
![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/17.jpg)

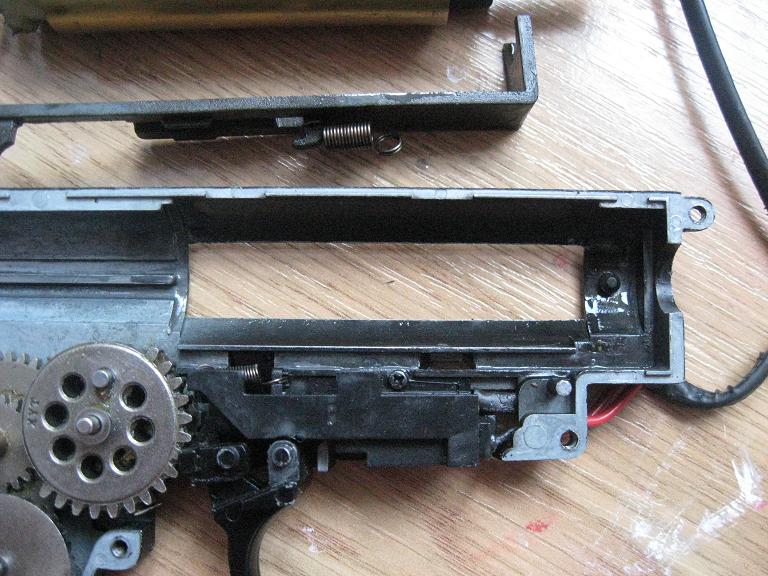

Виден выступ на который одевается голова цилиндра.

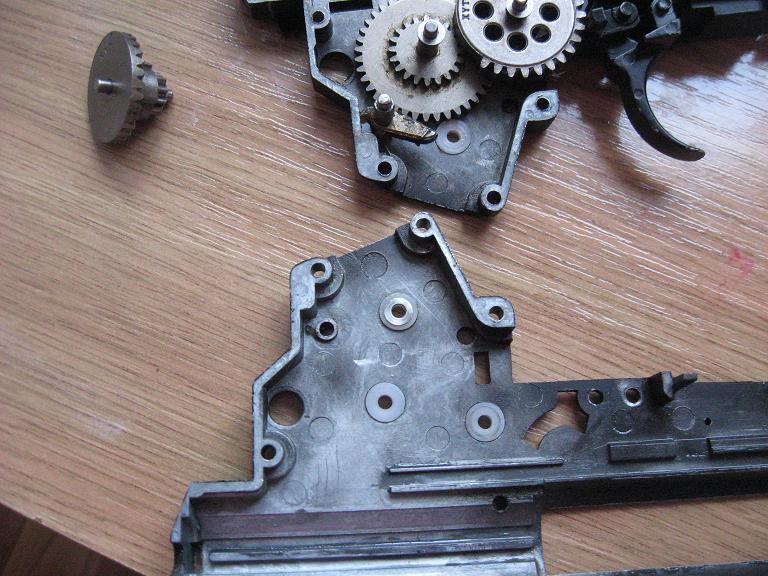

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/18.jpg)
Снимаем моторную шестерню. Не теряем шайбы. Они могут остаться на крышке.
![Дибойс гир версия 3 Моторная шестерня Дибойс гир версия 3 Моторная шестерня](/images/stories/DboiV3/19.jpg)
Моторная шестерня.

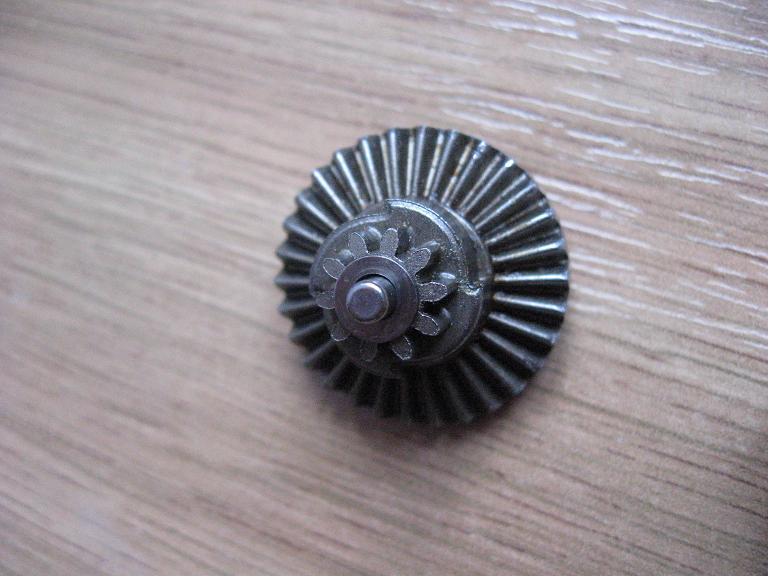

![Дибойс гир версия 3 Моторная шестерня Дибойс гир версия 3 Моторная шестерня](/images/stories/DboiV3/20.jpg)
Моторная шестерня.

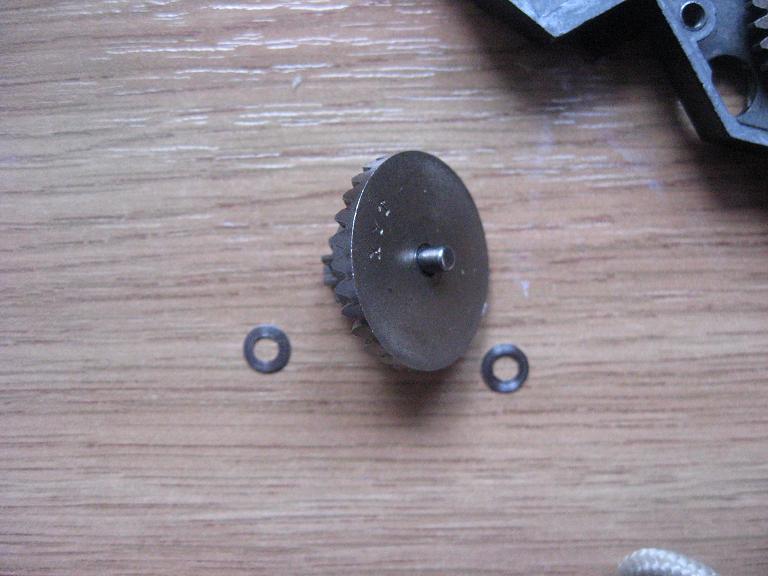

![Дибойс гир версия 3 Моторная шестерня Дибойс гир версия 3 Моторная шестерня](/images/stories/DboiV3/21.jpg)
Моторная шестерня и ее шайбы. Важно, какая шайба с какой стороны.

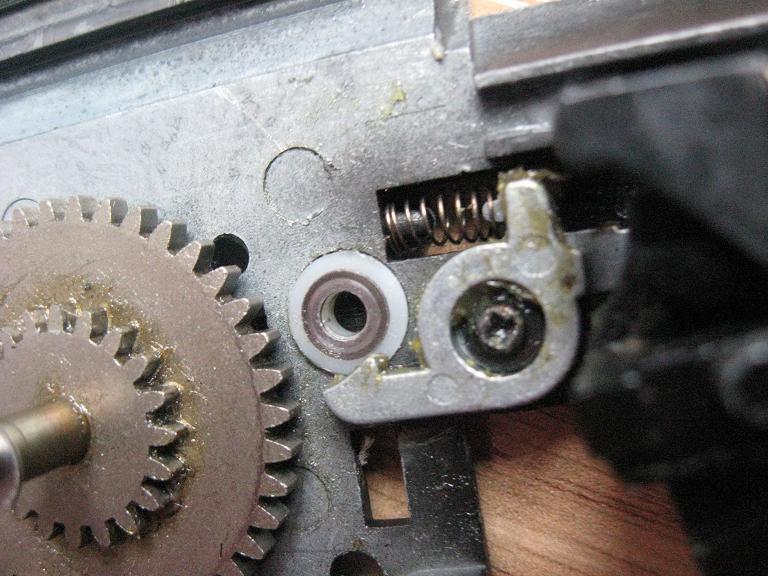

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/22.jpg)
Снимаем секторную шестерню. На забываем про шайбы.
![Дибойс гир версия 3 Секторная шестерня Дибойс гир версия 3 Секторная шестерня](/images/stories/DboiV3/23.jpg)
Секторная шестерня.

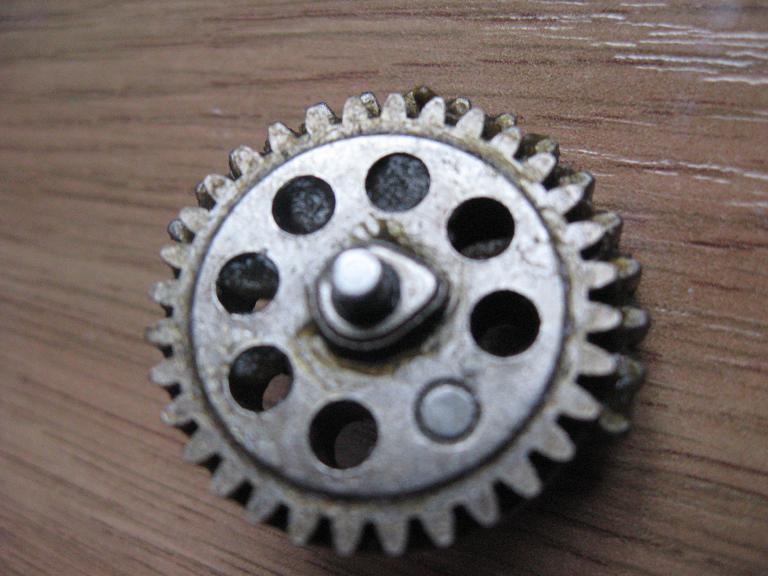

![Дибойс гир версия 3 Секторная шестерня Дибойс гир версия 3 Секторная шестерня](/images/stories/DboiV3/24.jpg)
Секторная шестерня.
![Дибойс гир версия 3 Секторная шестерня Дибойс гир версия 3 Секторная шестерня](/images/stories/DboiV3/25.jpg)
Секторная шестерня и ее шайбы.

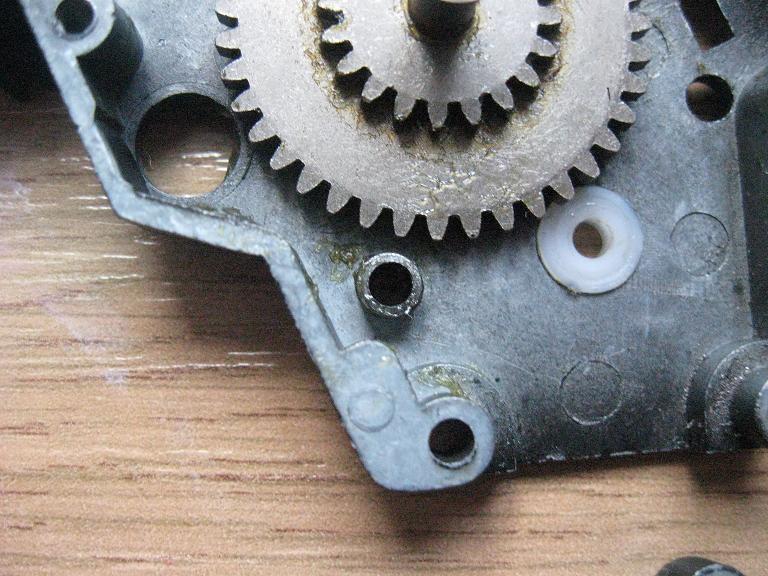

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/26.jpg)
Снимаем защелку антиреверса.
![Дибойс гир версия 3 Антиреверс Дибойс гир версия 3 Антиреверс](/images/stories/DboiV3/27.jpg)

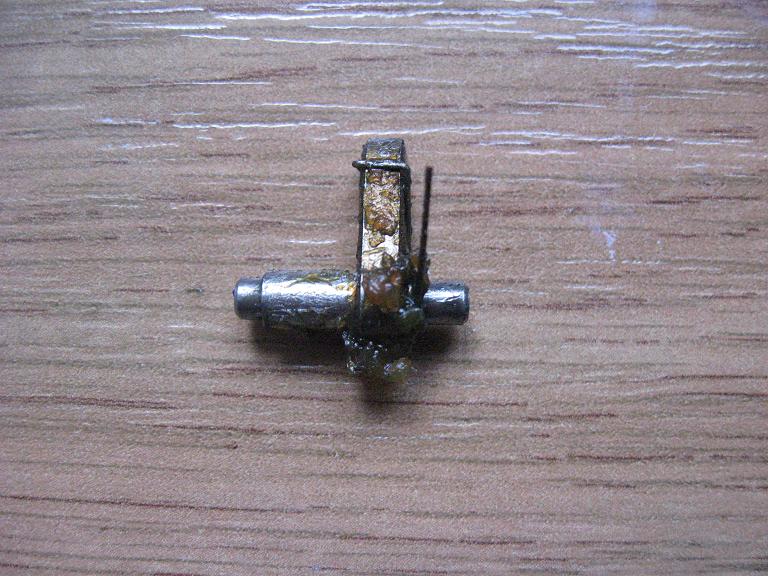

Антиреверс.
![Дибойс гир версия 3 Антиреверс Дибойс гир версия 3 Антиреверс](/images/stories/DboiV3/28.jpg)
Антиреверс и его пружинка.

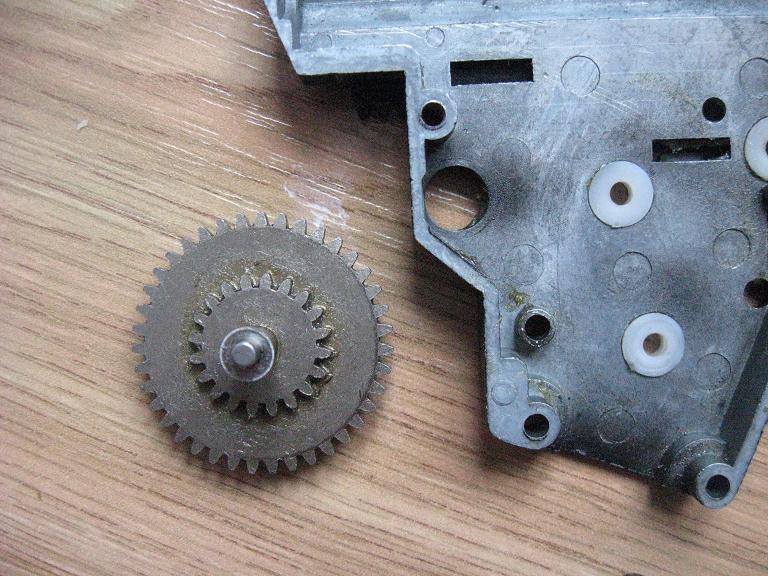

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/30.jpg)
Снимаем вторую шестерню.
![Дибойс гир версия 3 Вторая шестерня Дибойс гир версия 3 Вторая шестерня](/images/stories/DboiV3/31.jpg)

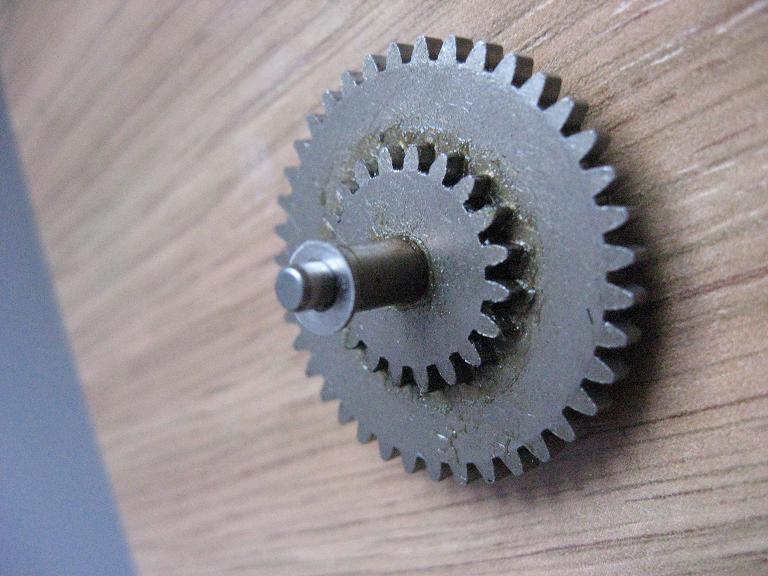

Вторая шестерня.
![Дибойс гир версия 3 Вторая шестерня Дибойс гир версия 3 Вторая шестерня](/images/stories/DboiV3/32.jpg)

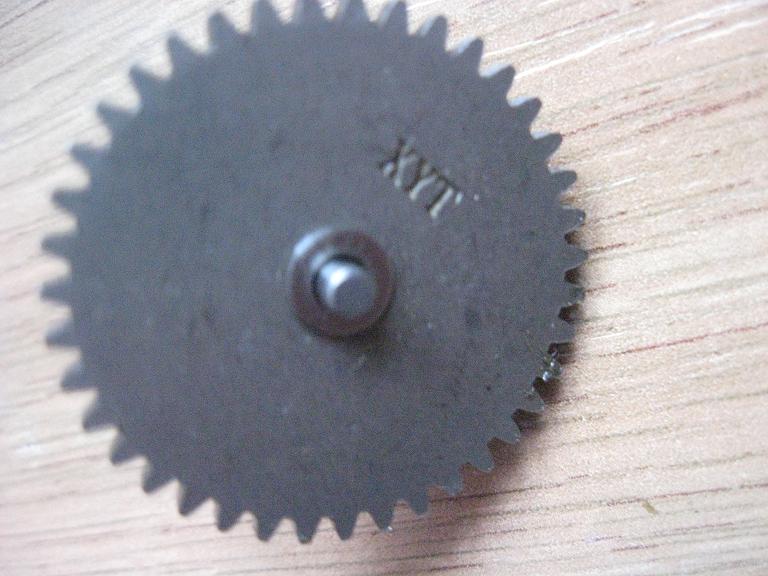

Вторая шестерня.
![Дибойс гир версия 3 Вторая шестерня Дибойс гир версия 3 Вторая шестерня](/images/stories/DboiV3/33.jpg)

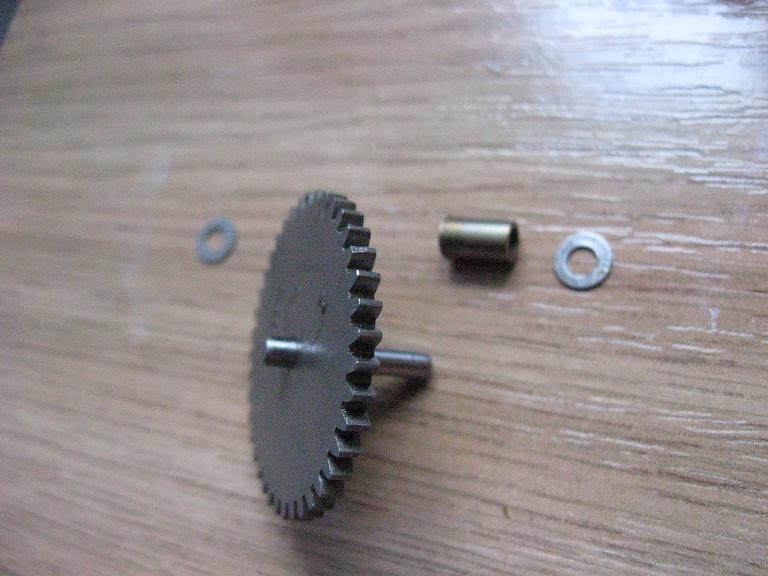

Вторая шестерня, ее шайбы и фтулка.

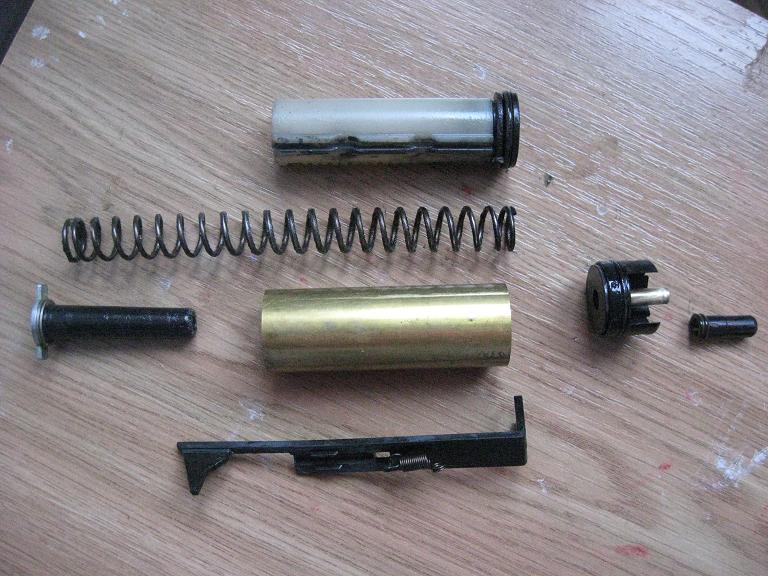

![Дибойс гир версия 3 Поршневая группа Дибойс гир версия 3 Поршневая группа](/images/stories/DboiV3/34.jpg)
Разберем поршневую группу.
![Дибойс гир версия 3 Голова цилиндра и нозл Дибойс гир версия 3 Голова цилиндра и нозл](/images/stories/DboiV3/35.jpg)

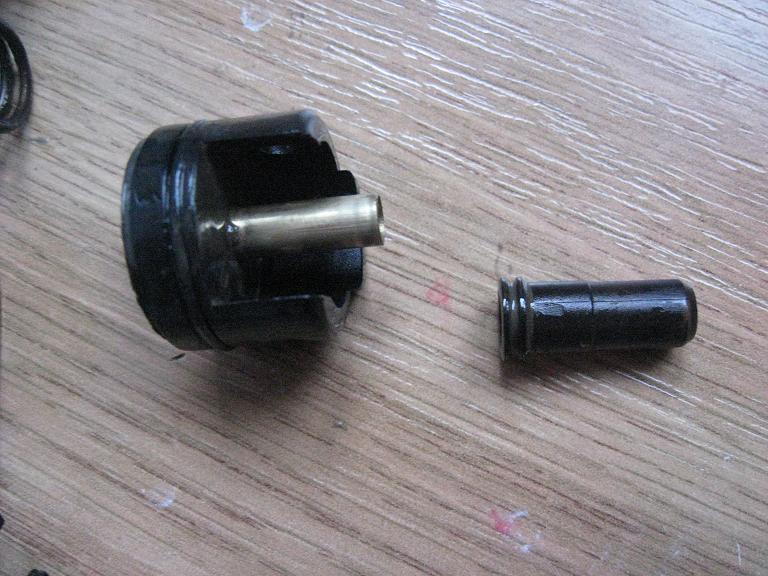

Голова цилиндра и нозл.
![Дибойс гир версия 3 Поршень в зборе и пружина Дибойс гир версия 3 Поршень в зборе и пружина](/images/stories/DboiV3/36.jpg)

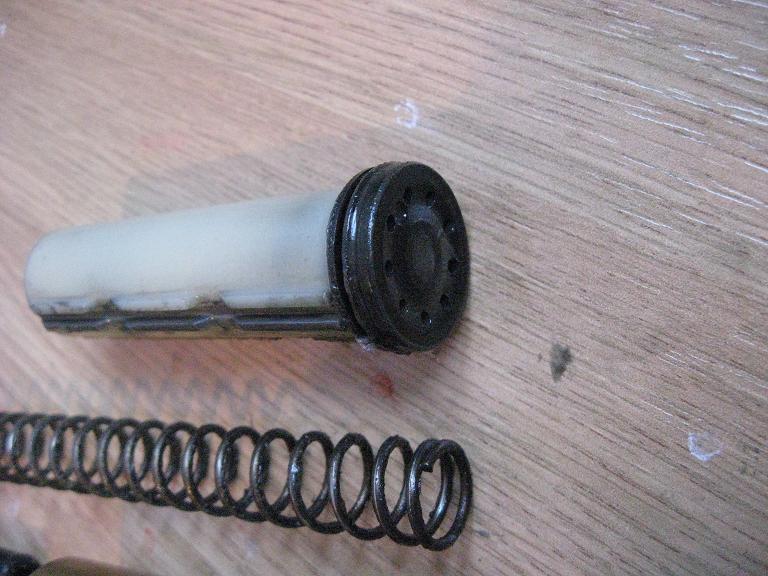

Поршень в зборе и пружина. Поршень вентилируемый. Видны отверстия в голове.

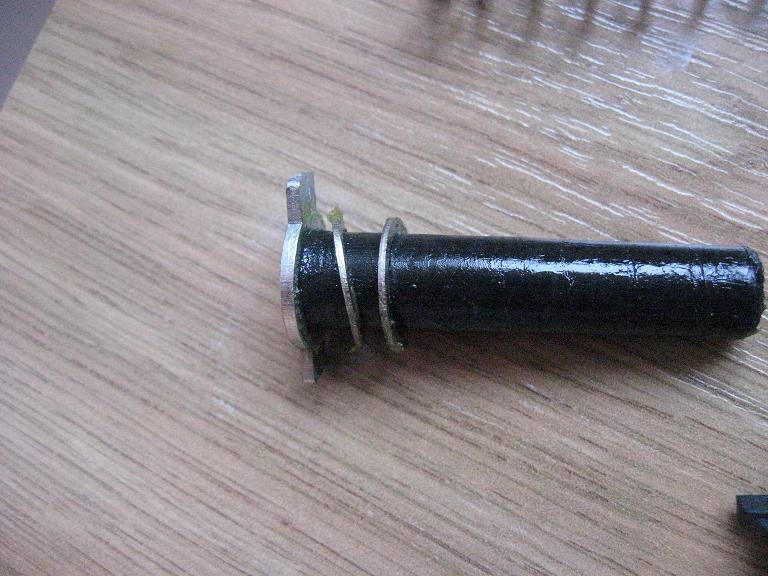

![Дибойс гир версия 3 Направляющая пружины Дибойс гир версия 3 Направляющая пружины](/images/stories/DboiV3/37.jpg)
Направляющая пружины. Шайбочки играют роль подшипника.

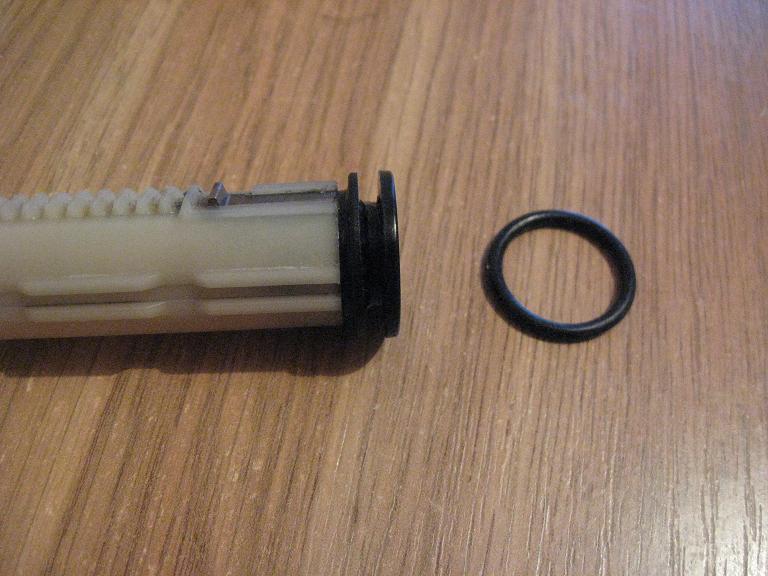

![Дибойс гир версия 3 Уплотинительное кольцо поршня Дибойс гир версия 3 Уплотинительное кольцо поршня](/images/stories/DboiV3/38.jpg)
Уплотинительное кольцо поршня.

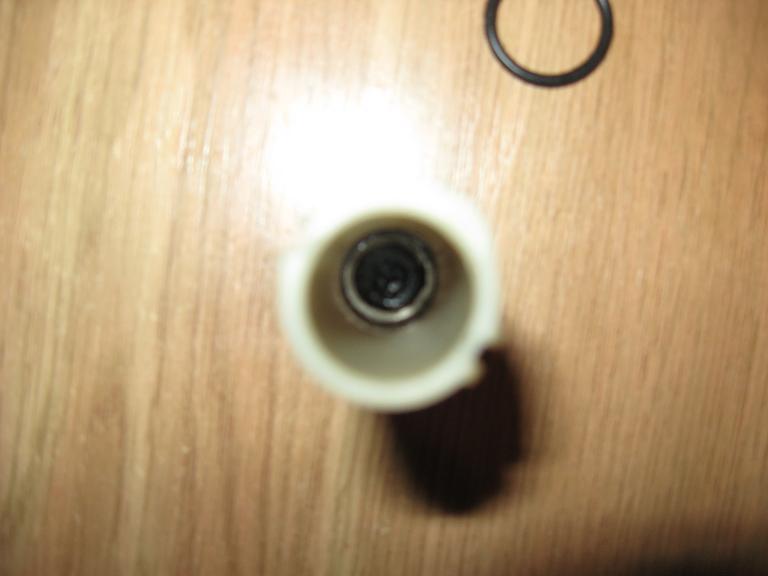

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/39.jpg)
Голова поршня держится на саморезе.

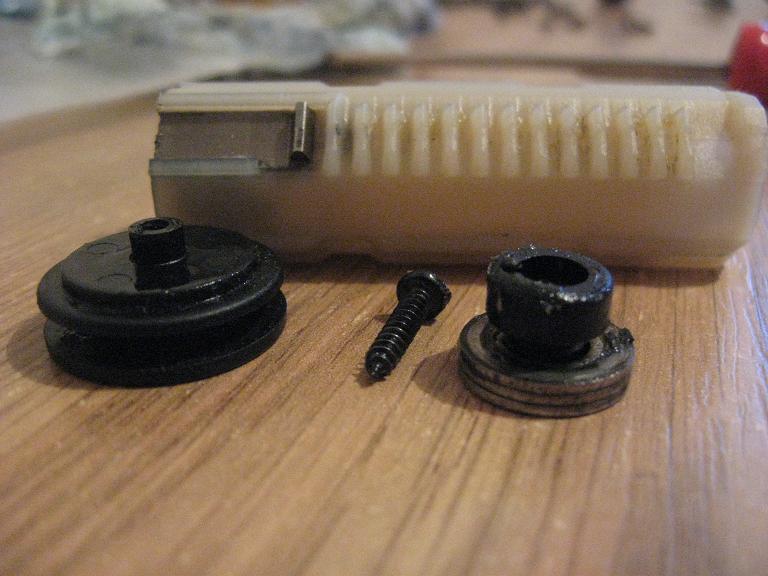

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/40.jpg)
Поршень со снятой головой поршня.
![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/41.jpg)
Последний зуб поршня из метала. Закреплен плохо.

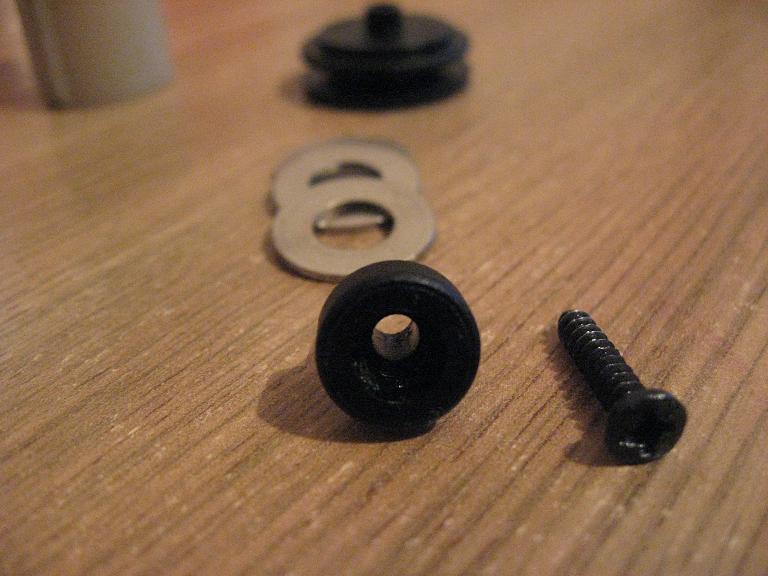

![Дибойс гир версия 3 Дибойс гир версия 3](/images/stories/DboiV3/42.jpg)
Крепеж головы поршня. Тоже есть шайбы для уменьшения трения
Сборку проводим в обратном порядке. Предварительно рекомендую заменить смазку, старую стереть новую нанести, но только туда где ожидается трение. Все саморезы при сборке садим на лак (можно лак для ногтей). Главное не торопится и не забывать про шайбочки. Про особенности сборки думаю написать в отдельной статье.
обсудить в фейсбукеАвтор: Тимур Морозов
Дата: 2009-03-26 16:04:37
