Вынимаем гир из ак47с (маруй) за 14 шагов
Written by Тимур Морозов

Продолжаю серию простых и наглядных статей по разборке страйкбольного оборудования. На этот раз мы будем быстро и просто доставать гирбокс из АК47С от маруй. Всего 14 шагов и гирбокс у Вас в руках! Как всегда, приведено много кликабельных фото. Начинаем...


достаем гирбокс за 14 шагов из АК47С

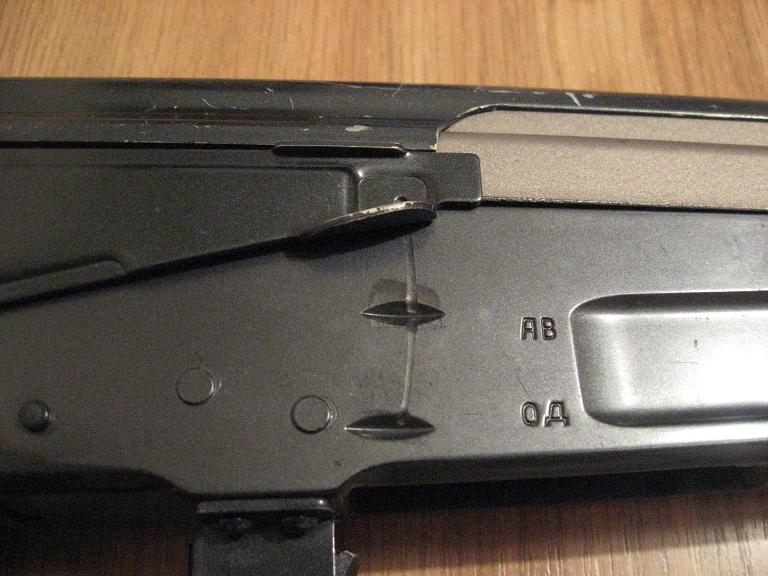

1. Ставим рычаг переводчика огня на предохранитель.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

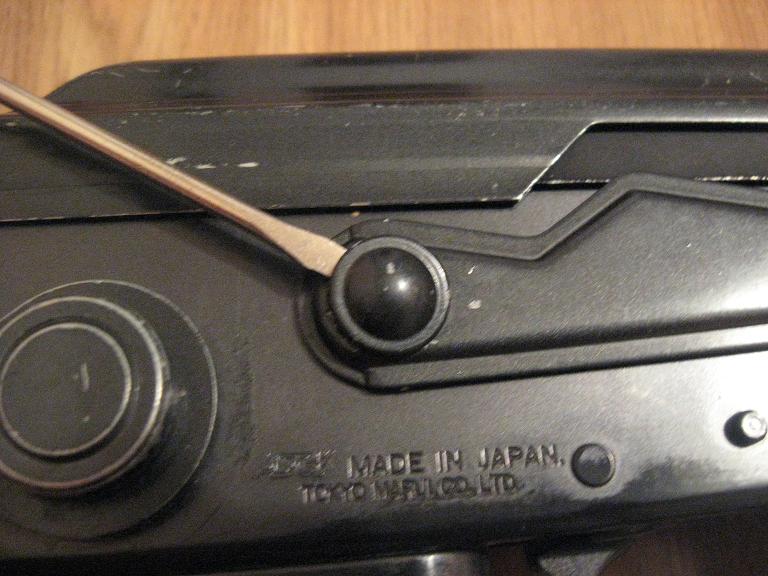

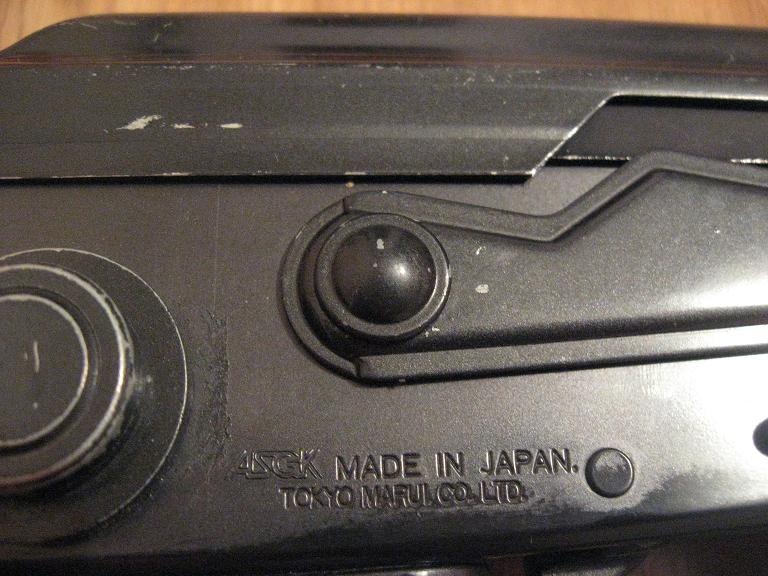

2. Снимаем колпачек на переводчике огня.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

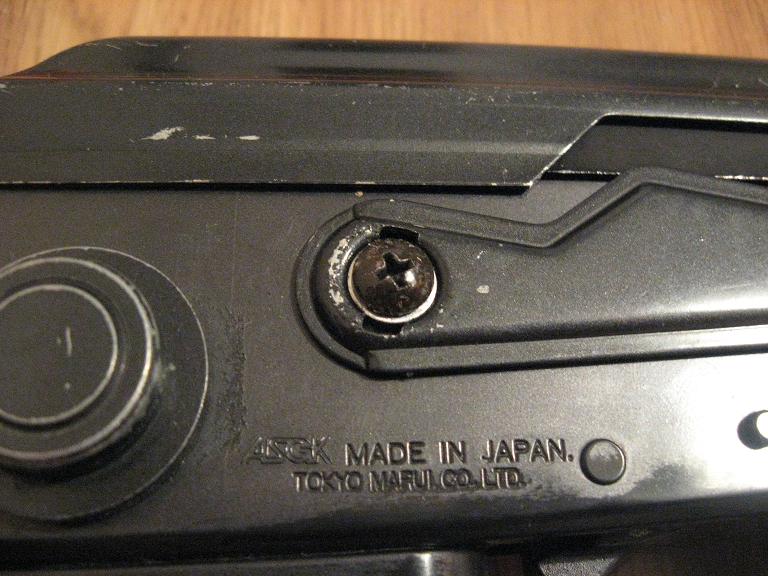

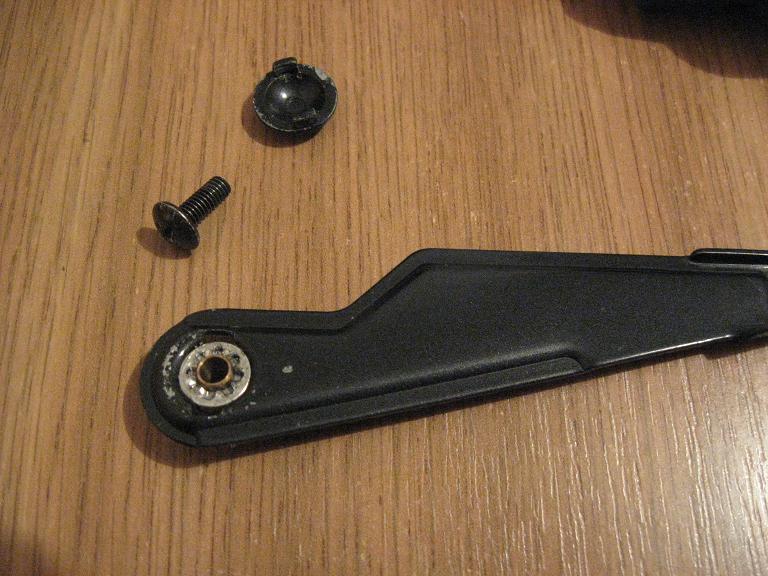

3. Выкручиваем винт и снимаем рычаг переводчика огня.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

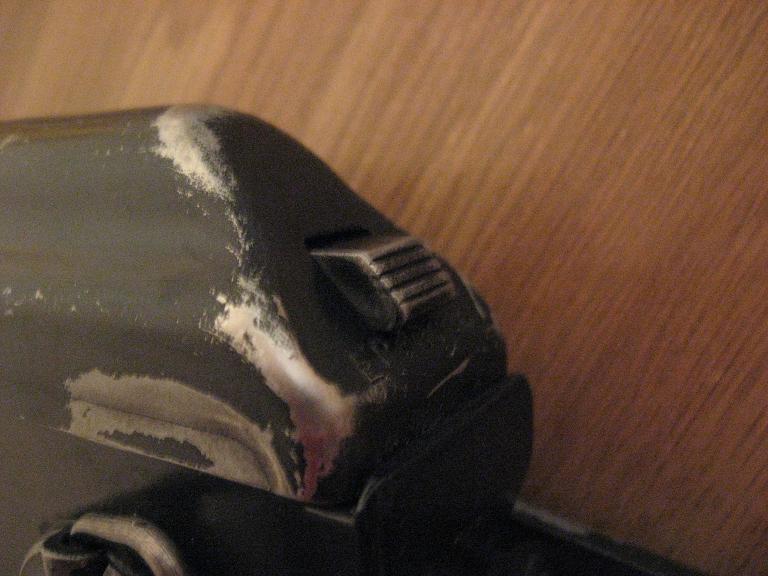

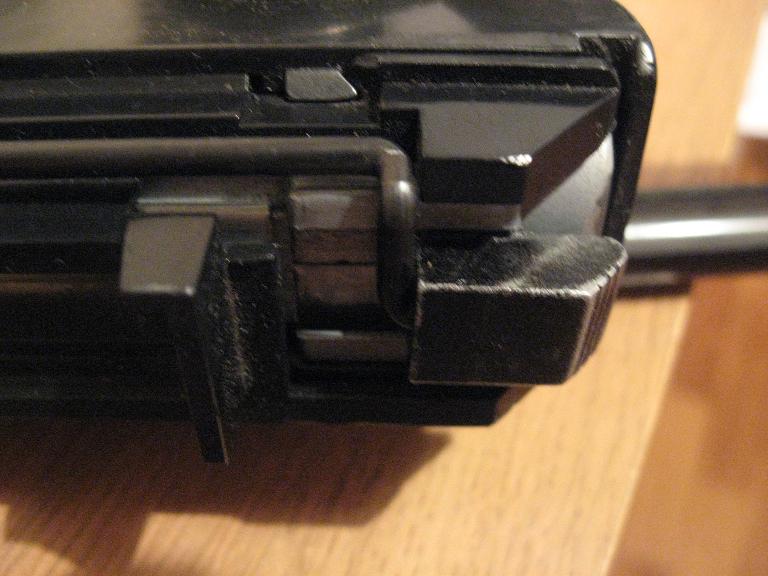

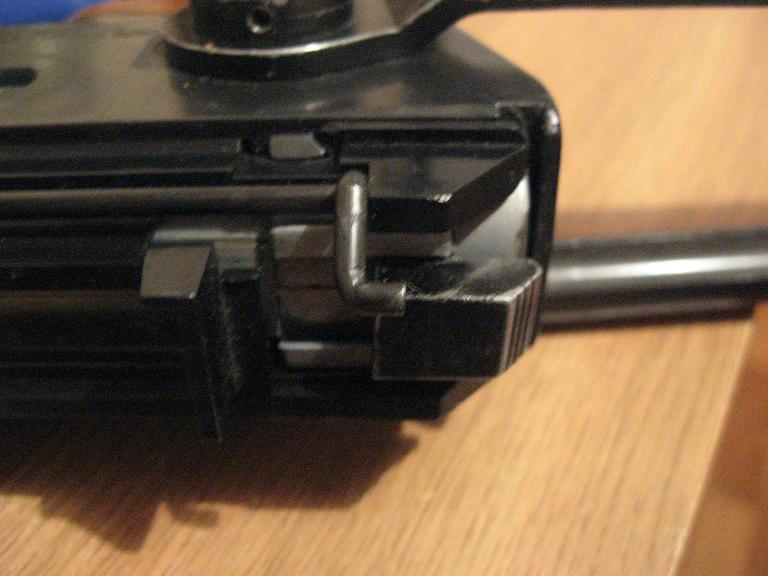

4. Снимаем крышку ствольной коробки и освобождаем защелку крышки.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

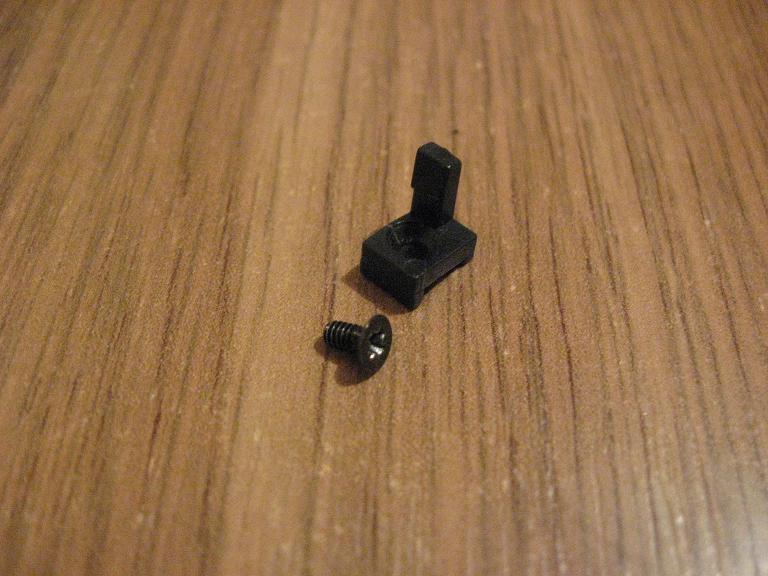

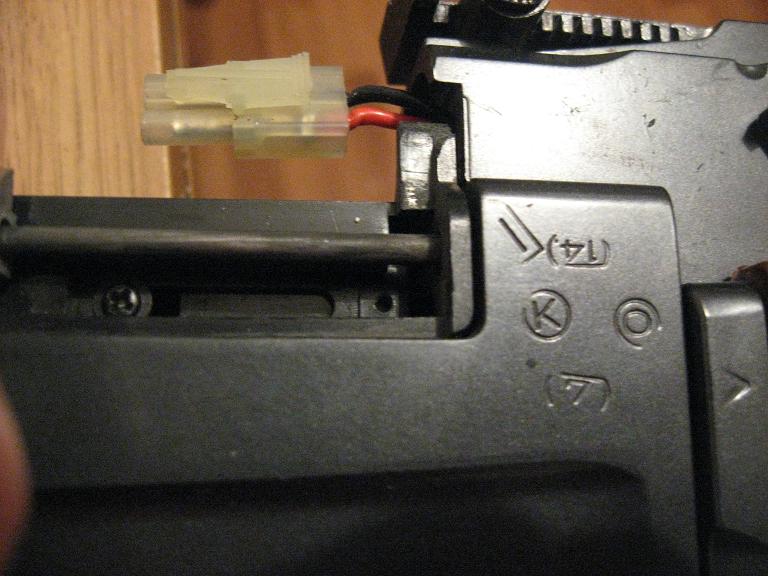

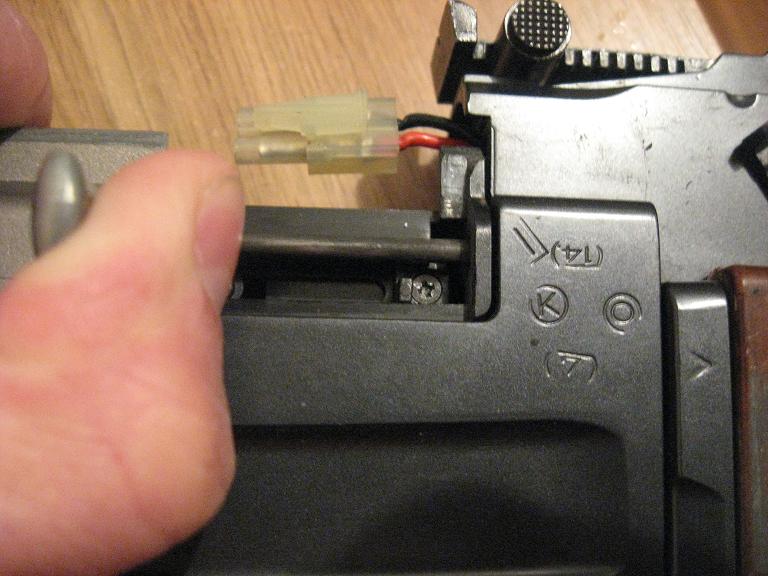

5. Выключаем ХопАп, выкручиваем маленький винтик на рычаге ХопАпа и снимаем пластмассовый мини кронштейн. достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

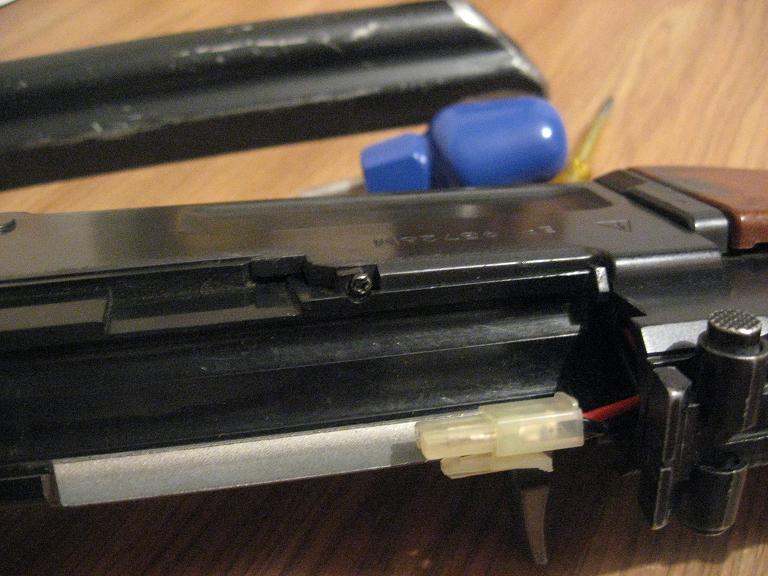

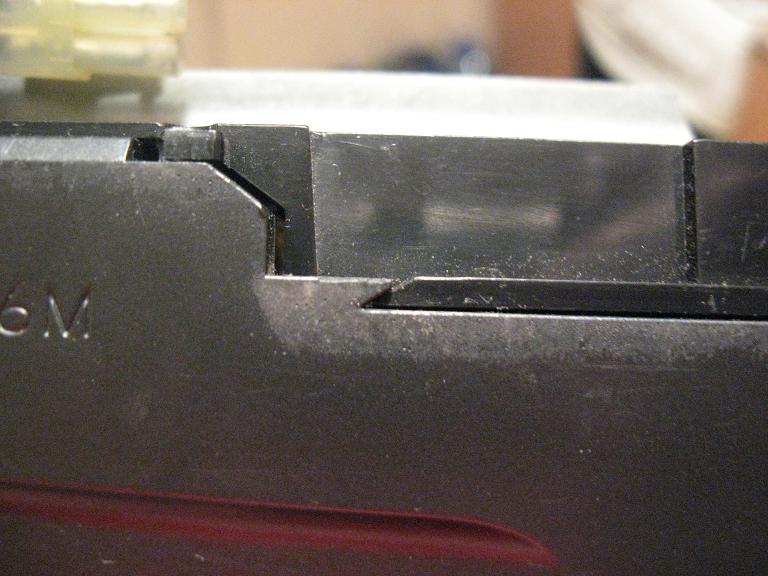

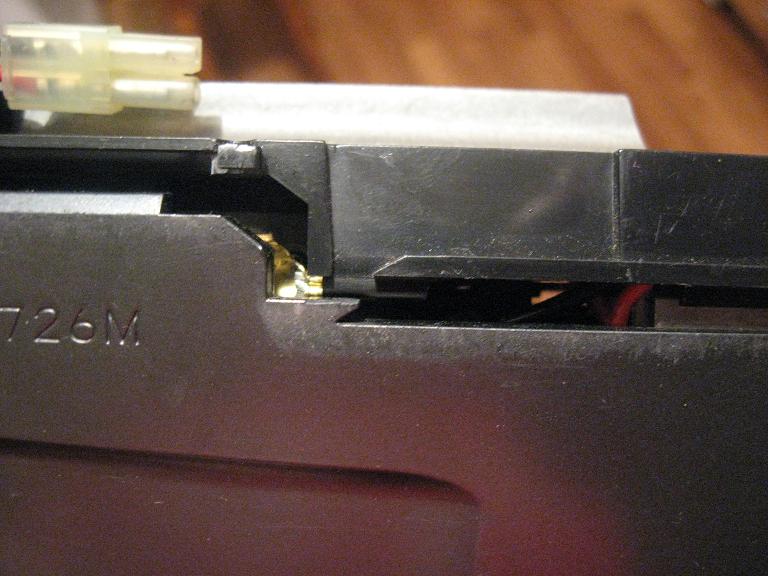

6. Выкручиваем еще один маленький саморез, освобождаем и снимаем пластмассовую крышку вместе с затвором.
достаем гирбокс за 14 шагов из АК47С

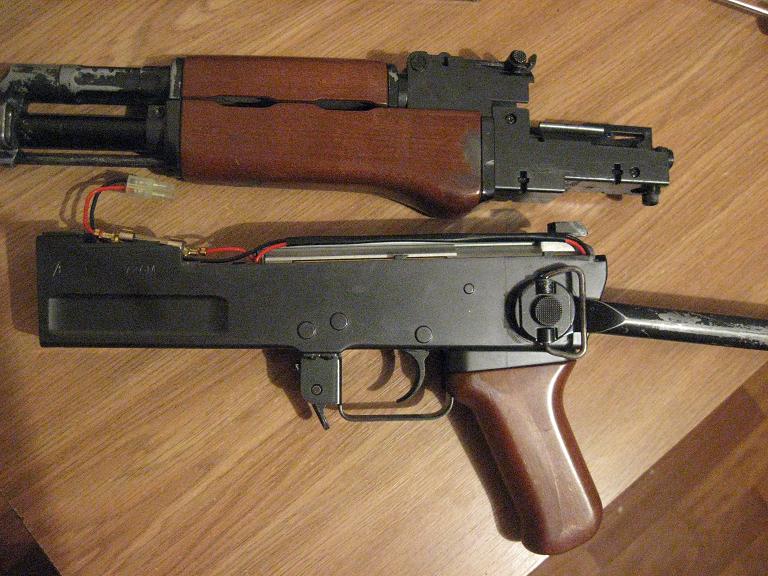

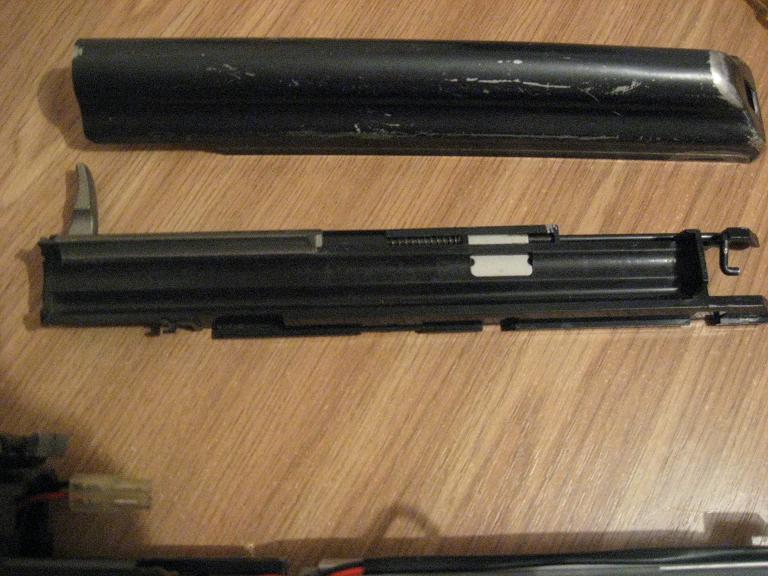

Крышка снята.
достаем гирбокс за 14 шагов из АК47С

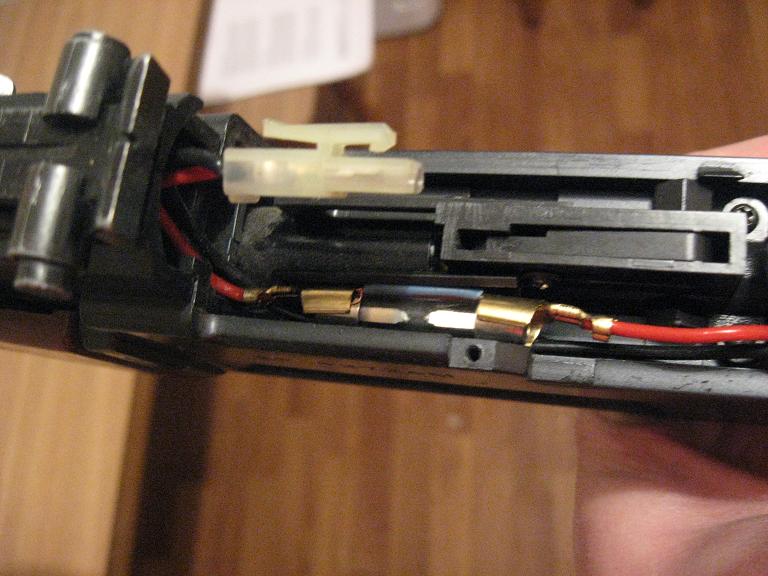

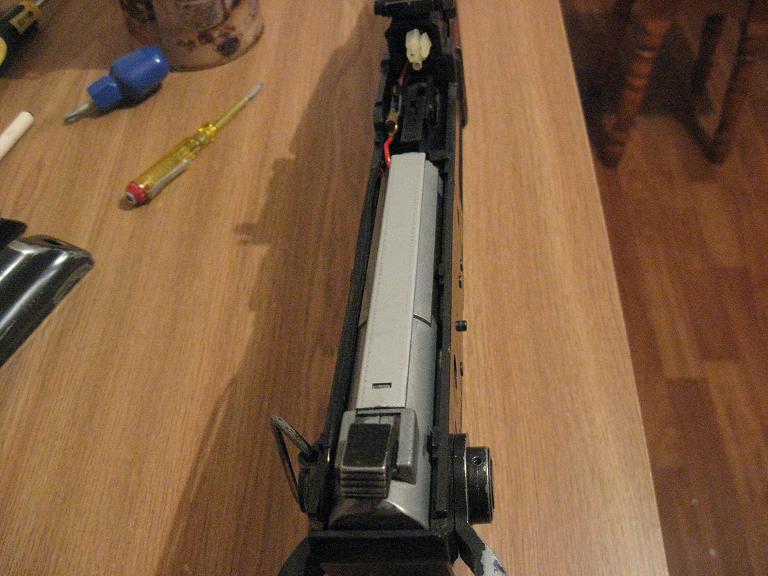

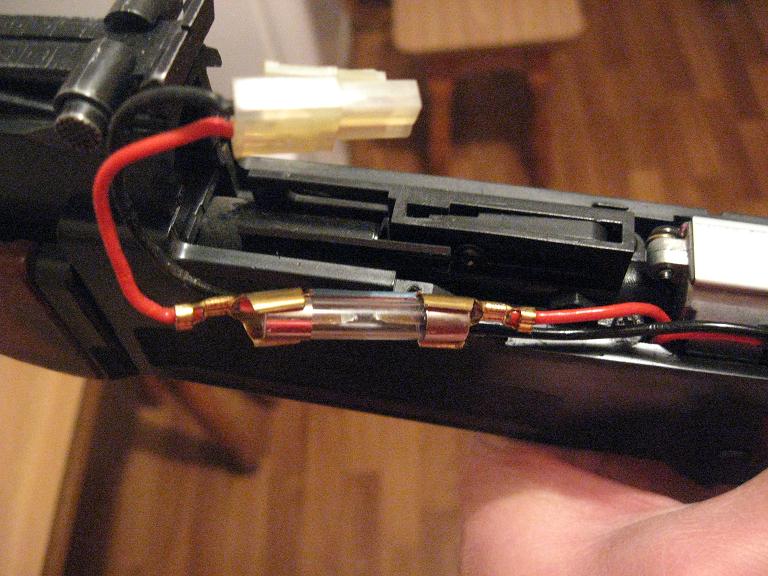

Уже виден гирбокс!

достаем гирбокс за 14 шагов из АК47С

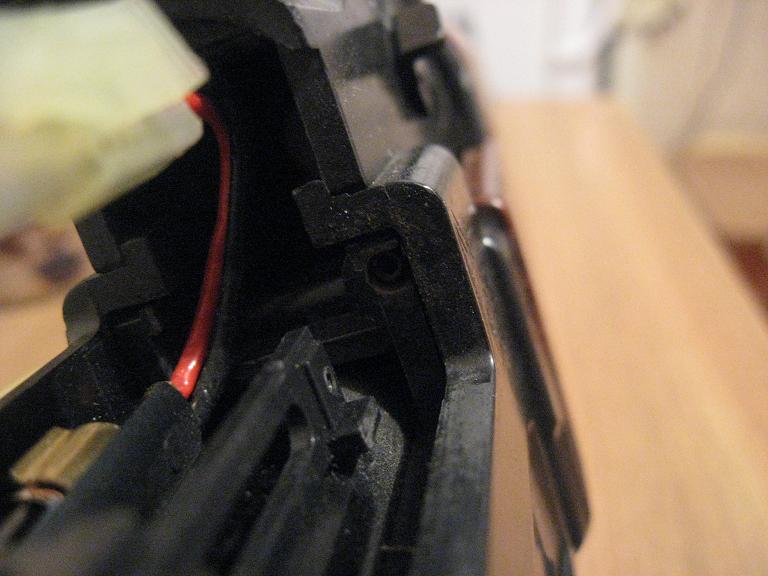

Обратите внимание, в отверстии видна пружинка - не надо ее терять - именно она заставляет работать защелку крышки ствольной коробки.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

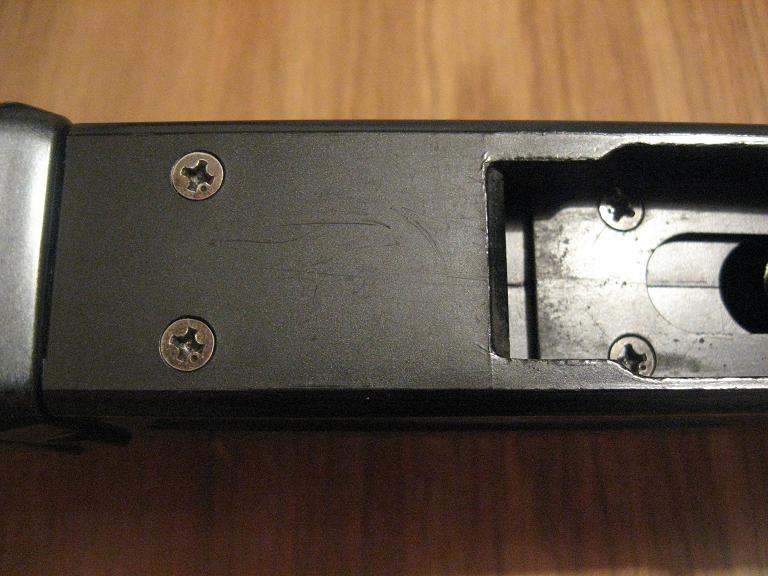

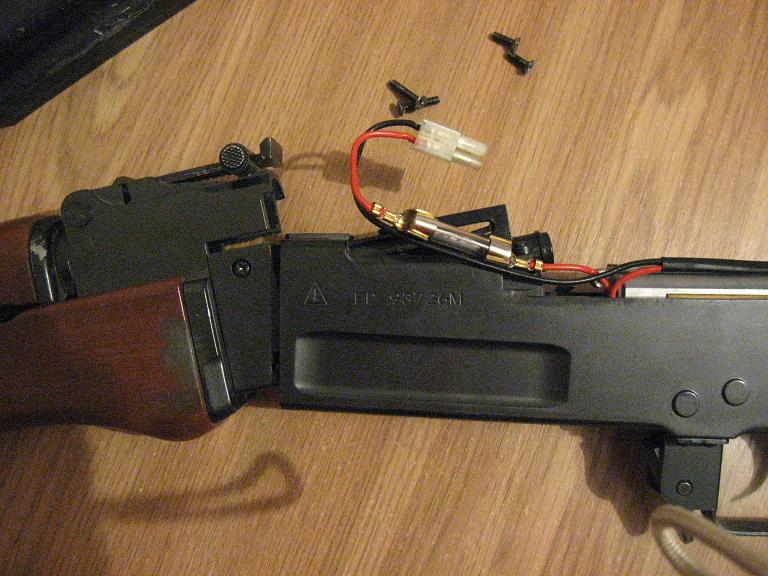

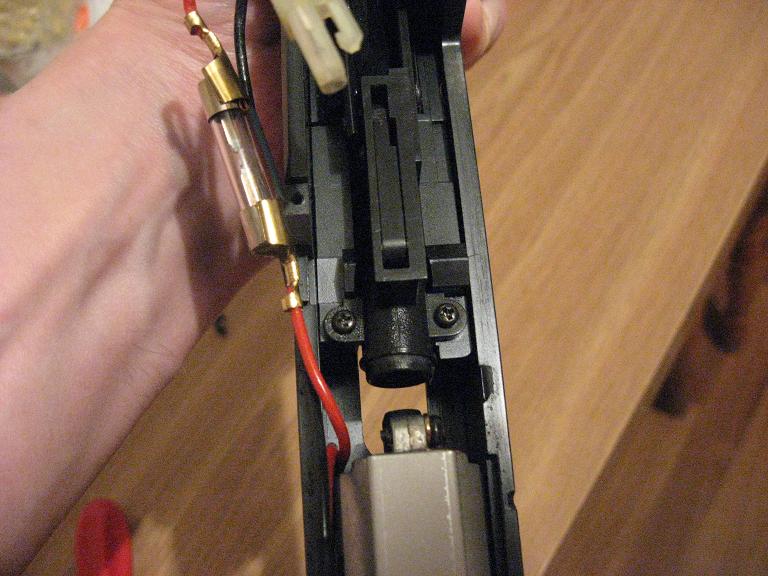

7. Выкручиваем четыре винтика.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С
8. Убираем в сторону предохранитель.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С
9. Подаем узел ХопАпа вперед и вверх, разъединяем ствол на две чати.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

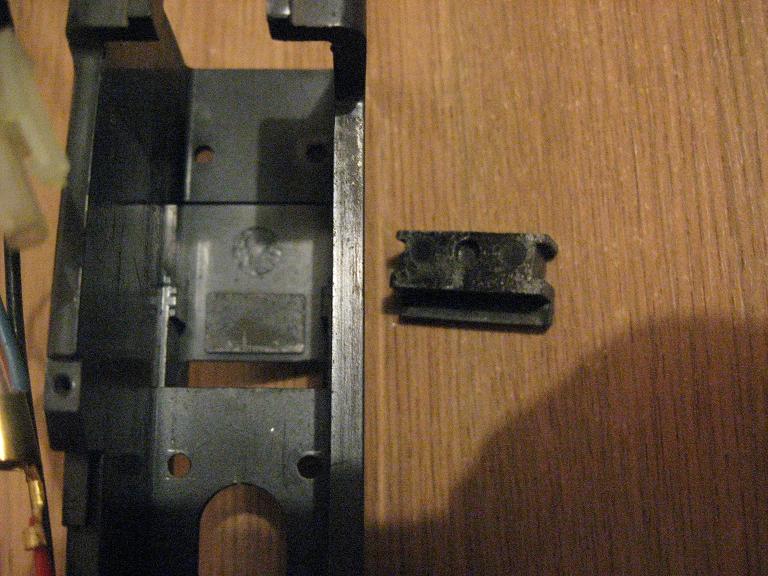

10. Вынимаем металическую детальку, за которую цепляется зуб магазина.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

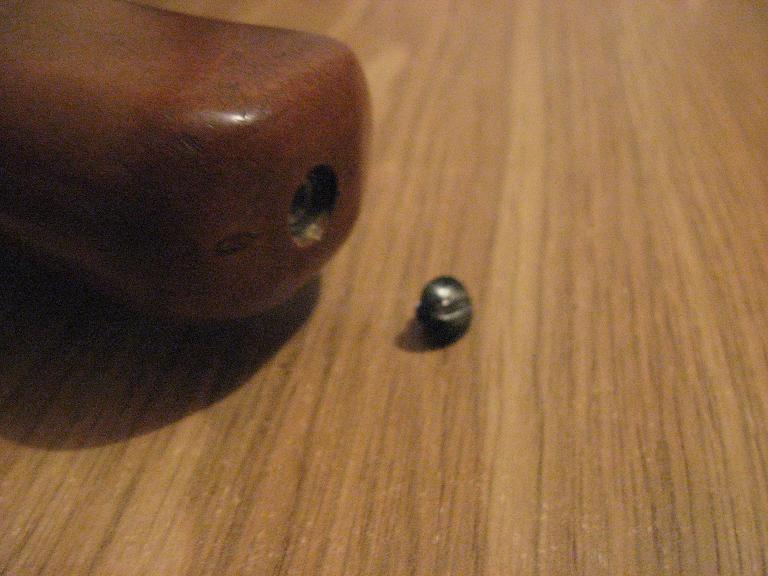

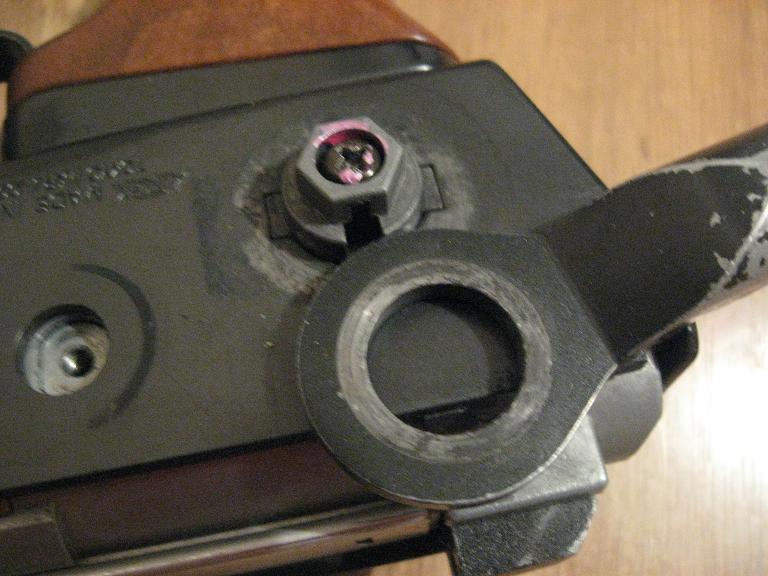

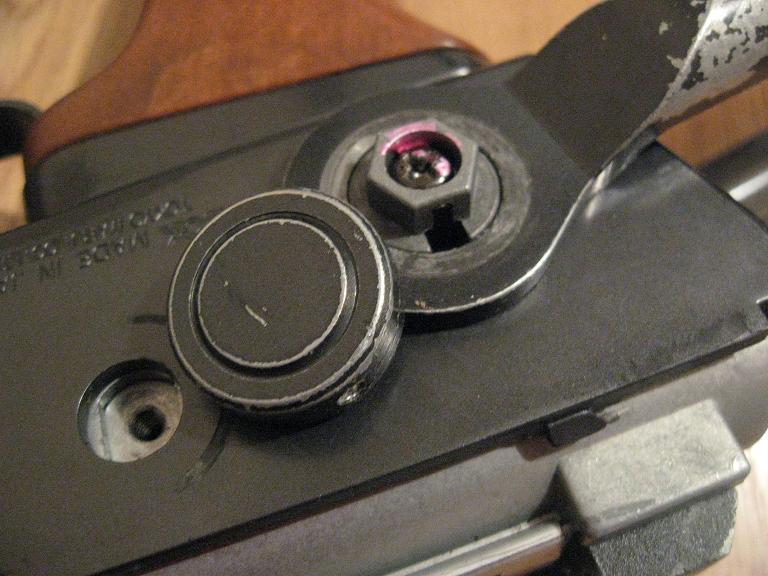

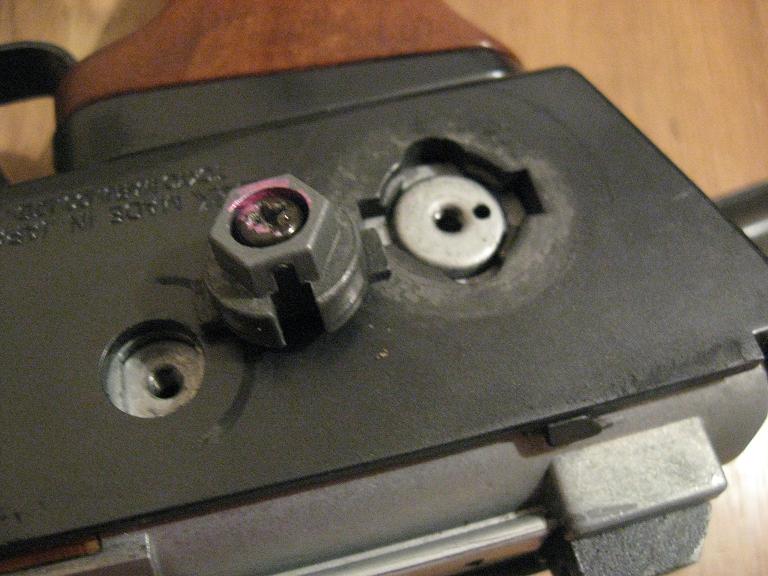

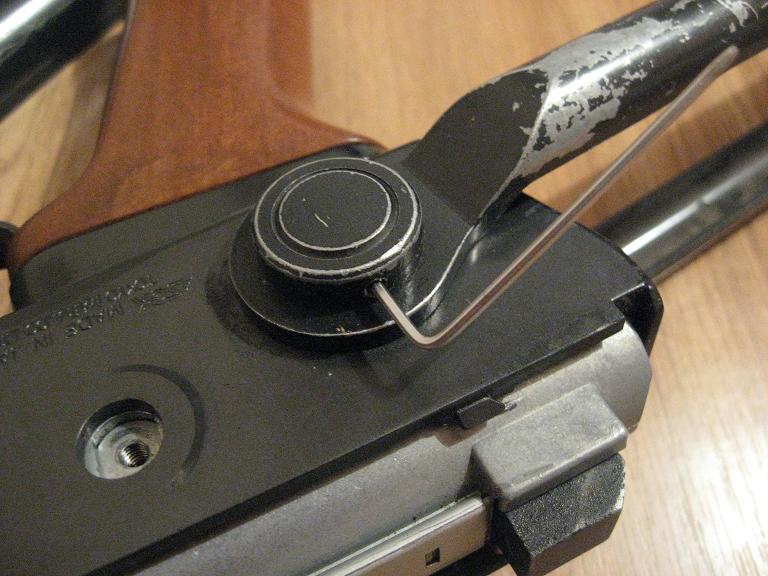

11. Выкручиваем маленький винтик с шестигранной головкой и снимаем цилиндрическую крышку. Освобождаем правое плечо приклада.
достаем гирбокс за 14 шагов из АК47С
12. Выкручиваем винт и снимаем крепеж правой стороны приклада.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

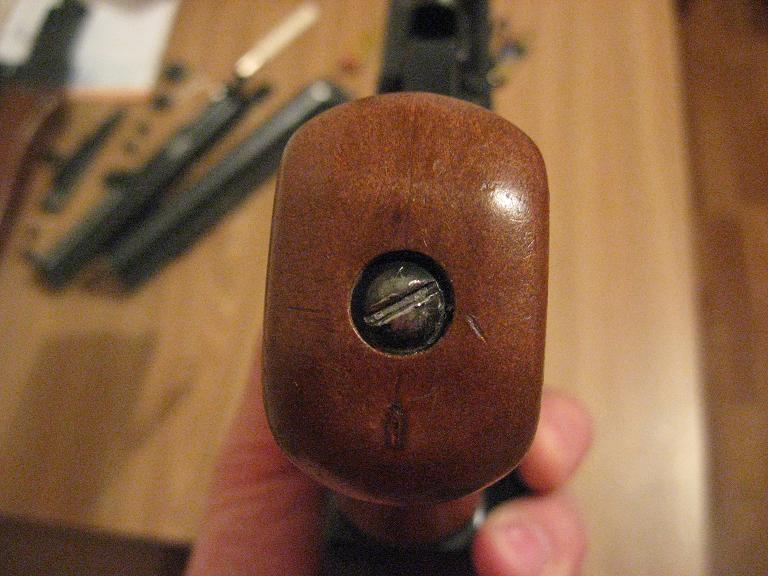

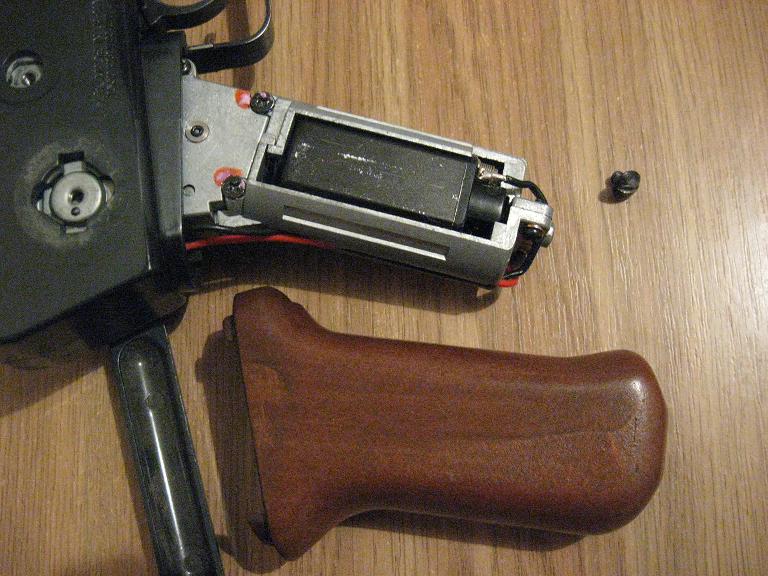

13. Выкручиваем винт из основы рукоятки и снимаем пистолетную рукоятку.
достаем гирбокс за 14 шагов из АК47С достаем гирбокс за 14 шагов из АК47С

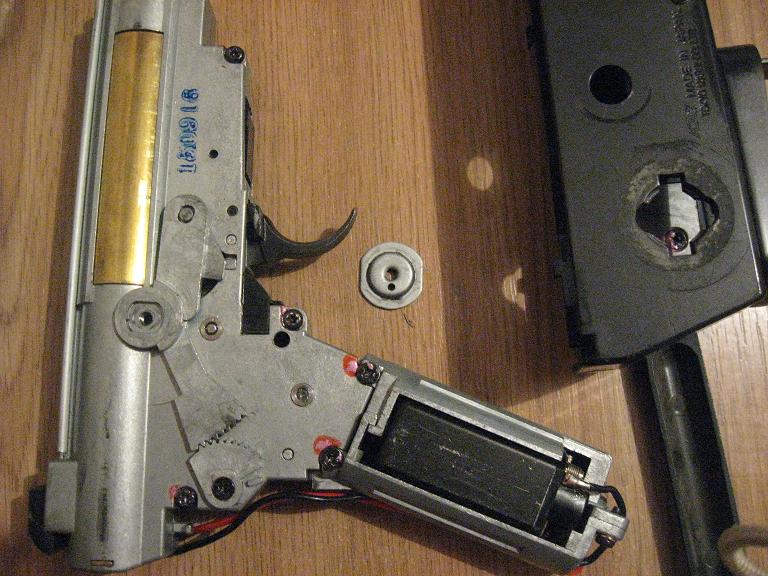

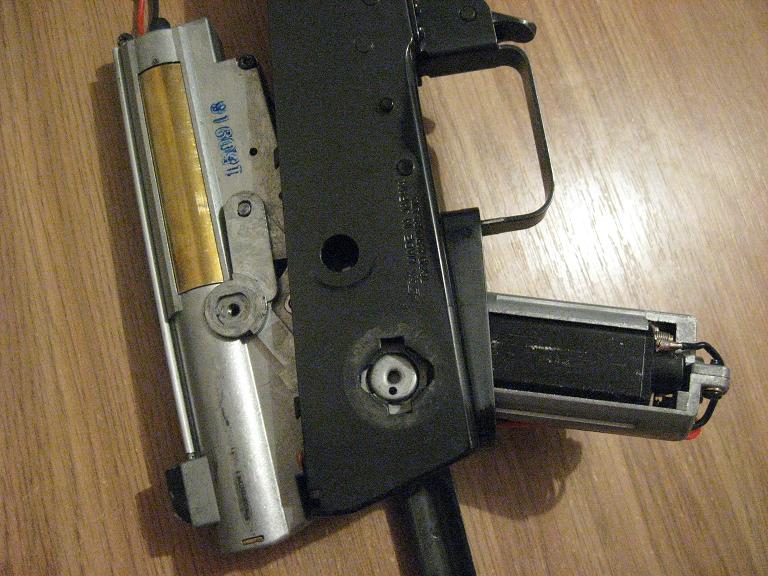

14. Подаем вверх и вынимаем гирбокс. Ура цель достигнута.
Не теряем хитрую шайбу с резьбой. Во время сборки самое сложное установить ее на место...
достаем гирбокс за 14 шагов из АК47С

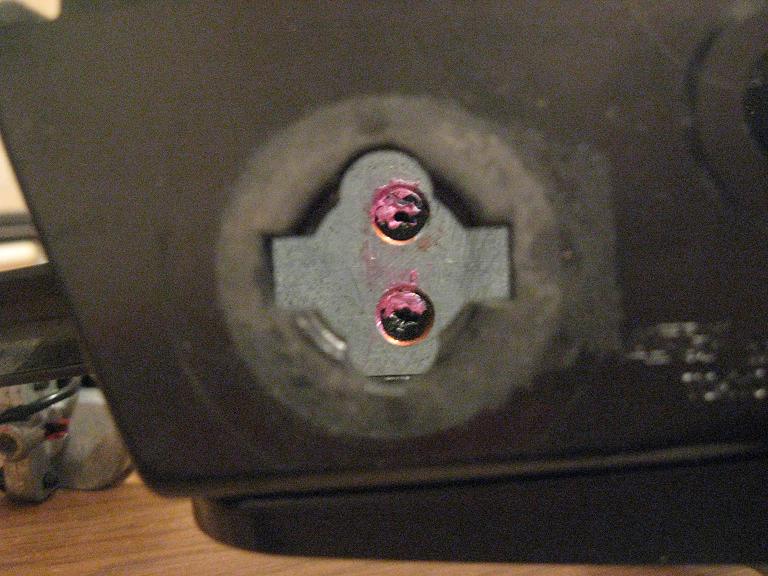

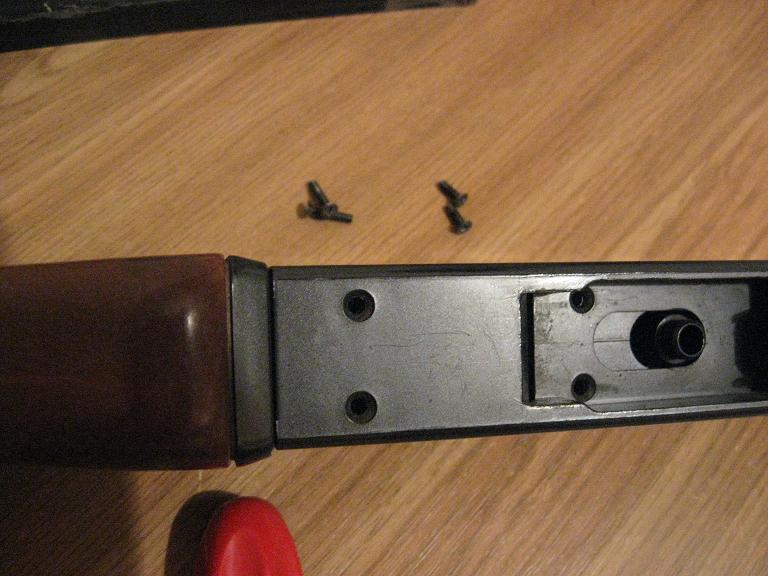

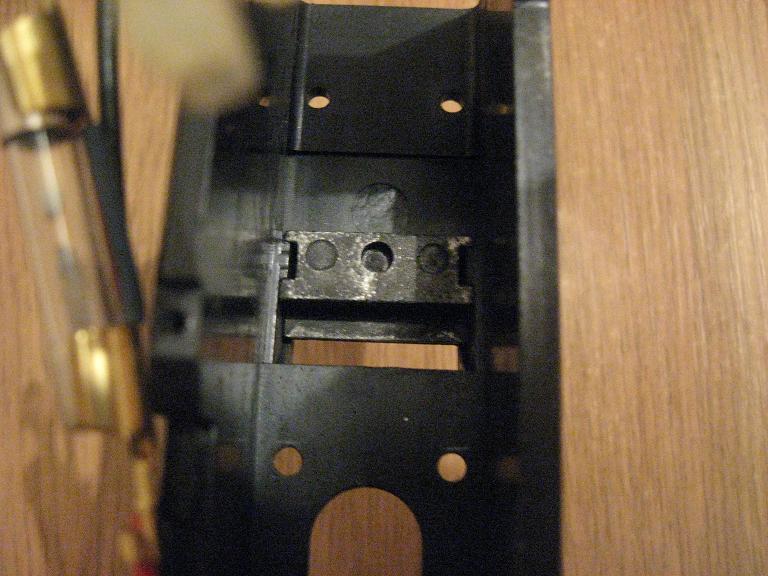

В отверстие видим 2 винта которые фиксируют левую сторону приклада. Не мешает их закрутить и посадить на лак.
обсудить на форуме
