Установка BTS555
Written by Дмитро
Для тех, кто хочет радикально улутчить возможности своего АЕГа рекомендуем замену проводки на акустическую и установку интелектуального електронного ключа BTS555.
Боец нашей комнды (Дима) имеет опыт установки и может проапгрейдить ваш АЕГ  за весьма скромную плату.
Cхема до установки BTS555
Схема до установки BTS555
Cхема после установки BTS555
Схема после установки BTS555

Для изготовления проводки используется
1. Акустический кабель LY215P



Изготовитель KLOTZ A.I.S. GMBH
Емкость - 2 багато провідні жили 84х0,15 мм.
Поперечное сечение жилы - 1,5 кв. мм.
Размер кабеля - 3х6 мм.
Материал внешней изоляции - ПВХ.
Цвет внешней изоляции - прозрачный.
Рабочая температура - -25 °C...+70 °C.
Минимальный размер сгиба - 15 мм.
Сопротивления - 11,5 Ом/км.
Емкость - 67 пФ/м.
Индуктивность - 0,54 мГн/км.

2. Интелектуальный ключ с защитой BTS555

PROFET 34/42V 158A 2.9mOhm

3. Т-коннектор для уменьшения сопротивления
4. Припой с содержанием 2% серебра
5. Термоусадка
6. Гарячий полиетилен. Заливаются виводи ключа для повышения надежности.

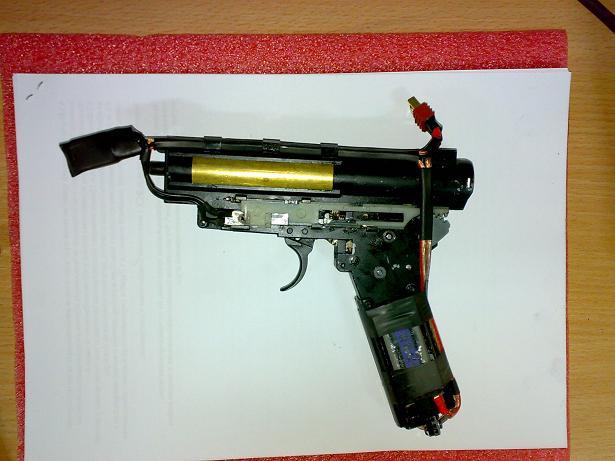

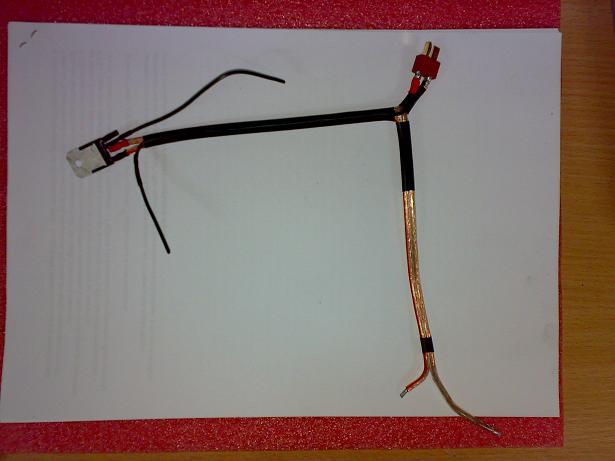

акустический кабель электронный ключ bts555 Проводка, готовая для установки Результат установки БТС на гирбокс

Желающим установить БТС обращаться через связного в контактах.
