В статье речь пойдет о МПЛ-50 (малая пехотная лопата длинной 50 см) и ее сородиче лопатке складной (десантной?), далее ЛСД :) . Оба образца – это носимый шанцевый инструмент предназначенный для отрытия одиночного окопа под огнём противника. В остальных случаях обычно используется БСЛ-110 (большая сапёрная лопата длиной 110 см), являющаяся возимым шанцевым инструментом.
ХарактеристикиМПЛ-50ЛСД
Общая дина50 см70 см
Длина стальной рабочей части19 см20 см
Шинина стальной рабочей части14,5 см17 см
Шинина стальной рабочей части по внешней дуге15 см18 см
Длина в складеном состоянии50 см51,5 см
Вес (вместе с чехлом)800 гр1350 гр
МПЛ

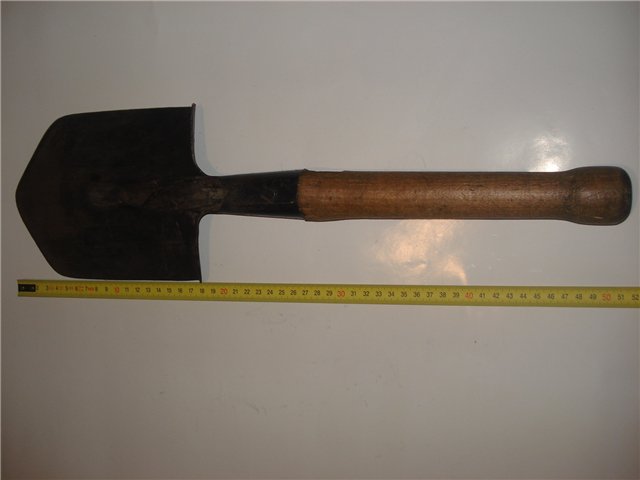

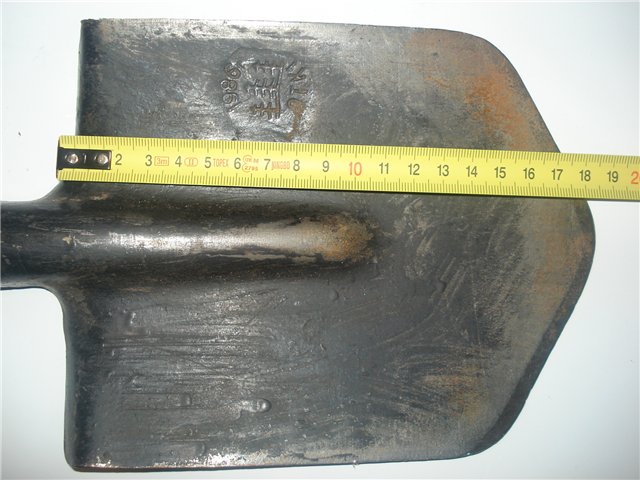

Состоит из стальной рабочей части и деревянной рукояти, соединенных с помощью двух самонарезов либо гвоздей. Обе нижние стороны лопаты заточены. Угол заточки лезвия подбирается опытным путем. Иногда затачиваются и боковые грани. Такая лопата может быть использована как топор, а также как оружие в рукопашной схватке и метательное оружие.
Саперная лопата Саперная лопата
ЛСД
Имеет три положения:

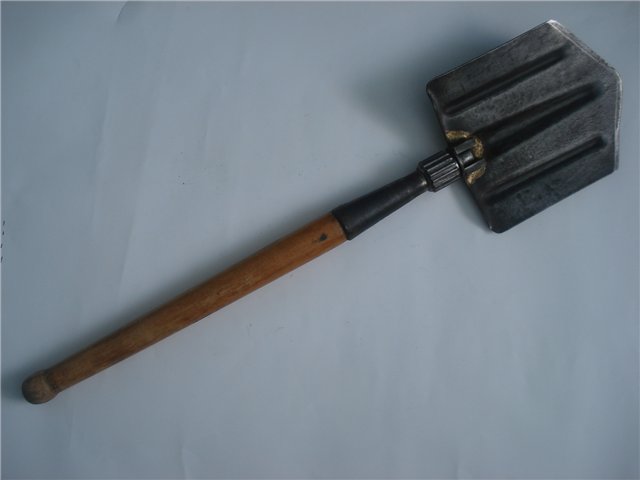

1) разложена – для копания;
Саперная лопата

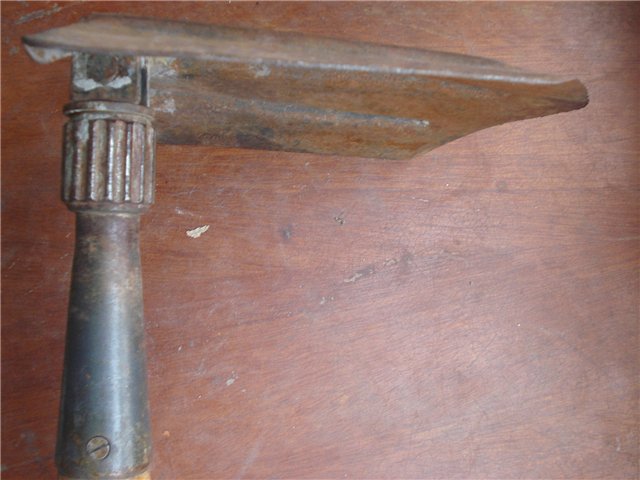

2) согнута буквой «Г» - для обрубки корней и использования в качестве мотыги;
Саперная лопата
3) сложена – для переноски.
Саперная лопата
Составные части ЛСД: деревянная рукоять, металлическое крепление на рукоять с поджимной гайкой, шарнирное соединение, стальная рабочая часть.

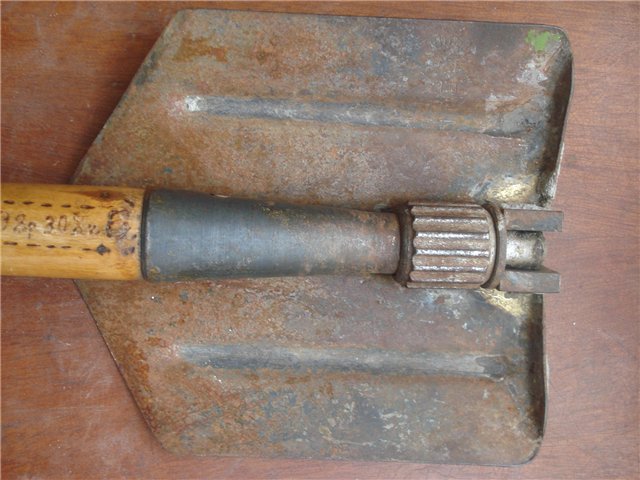

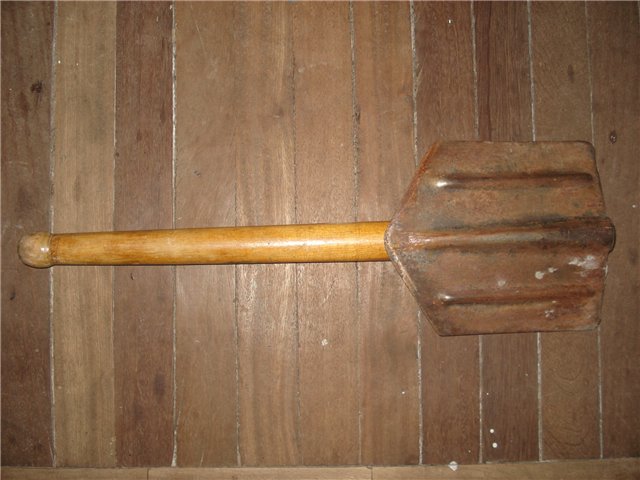

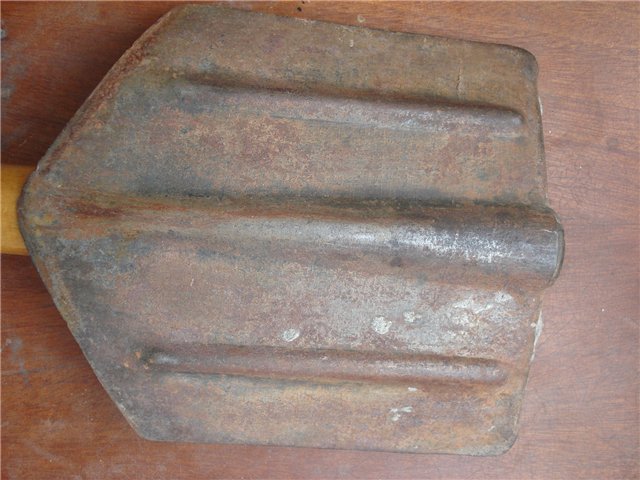

В рабочей части ЛСД кроме центрального углубления под черенок есть еще два дополнительных ребра жесткости.
Саперная лопата Саперная лопата

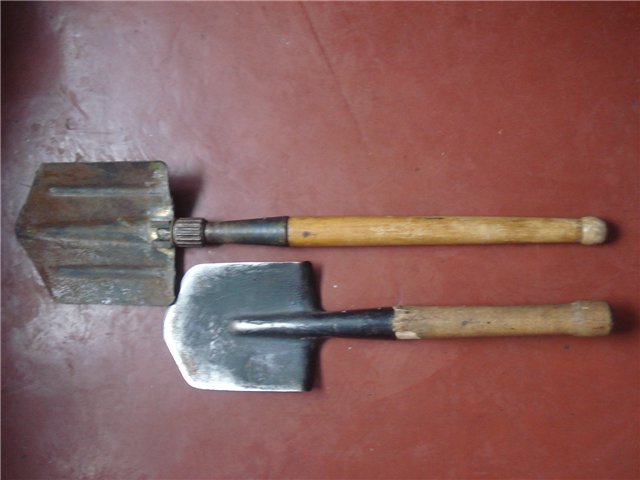

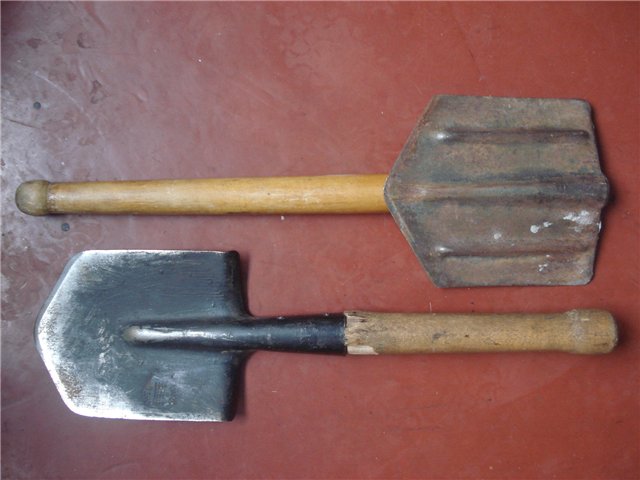

Сталь примерно в полтора раза толще чем у МПЛ. Лезвие имеет более изогнутую форму по ширине. По личным ощущениям вид у складной повнушительней чем у МПЛ, но при этом она на 550 грамм тяжелее.
Саперная лопата Саперная лопата

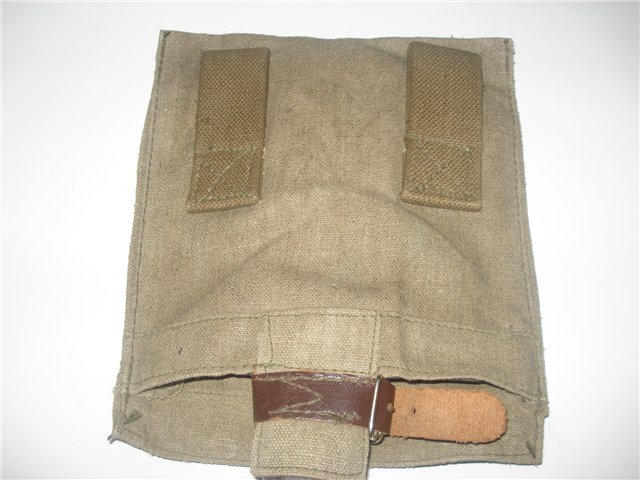

Лопатки комплектуются чехлом, который имеет петли крепления к поясному ремню, но чаще всего их носят либо внутри РД (или вещмешка), либо приматывают снаружи. У ЛСД есть свой чехол незначительно отличающийся, но за неимением его – выкладываю только фото чехла от МПЛ.
Саперная лопата
Встречал случаи применения лопатки в качестве сковородки.
Саперная лопата

Существует также лопата-миномет.

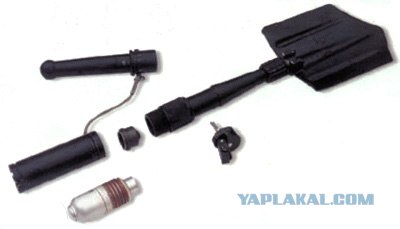

Комплект «Вариант», предназначен для отрытия траншей, окопов, блиндажей и других оборонительных сооружений, а также для стрельбы штатными гранатами ВОГ-25 и ВОГ-25П. Может применяться и в качестве холодного оружия в ближнем бою, также как и обычная сапёрная лопатка.
Саперная лопата

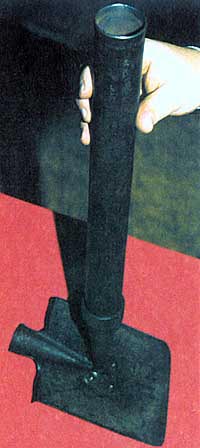

Нечто подобное, лопата-миномёт, использовалась в начальный период Великой Отечественной войны, но такое оружие оказалось не слишком эффективным. В конце 1939 года был создан оригинальный тип миномета - 37-мм миномет-лопата, выполненный по схеме унитарного ствола. В походном положении миномет представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог использоваться для рытья окопов. При стрельбе из миномета лопата выполняла роль опорной плиты. Лопата была сделана из броневой стали и не пробивалась 7,62-мм пулей.
Саперная лопата
Миномет состоял из ствола, лопаты - опорной плиты и сошки с пробкой. Труба ствола соединена наглухо с казенником. В казенник запрессован боек, на который накладывался капсюль вышибного патрона мины. Хвостовая часть казенника оканчивалась шаровой пятой, служащей для шарнирного соединения ствола с плитой (лопатой). Ствол и лопата в шарнирном соединении сделаны неразъемными. Для соединения ствола с лопатой по-походному на казенной части ствола имелось вращающееся кольцо. Сошка служила для опоры ствола и в походном положении помещалась в стволе. Ствол при этом с дула закрывался пробкой. Перед стрельбой сошка соединялась со стволом с помощью пружинной лирки.
Какие-либо прицельные приспособления у миномета отсутствовали, стрельба велась на глаз. Для стрельбы была разработана оригинальная 37-мм осколочная мина массой около 500 грамм. Мины носились в патронташе.
Зимой 1940 года при использовании 37-мм миномета-лопаты в боях в Финляндии была обнаружена низкая эффективность 37-мм мины. Оказалось, что дальность полета мины при оптимальном угле возвышения незначительна, а осколочное действие слабое, особенно в зимнее время, когда почти все осколки застревали в снегу.
Калибр40 мм
Вес без патронов2 кг
Вес штатной лопаты1,2 кг
Отсутствие прицельных приспособлений и связанная с этим низкая точность, а также слабость осколочного действия мины были основными причинами крайне негативного отношения к миномету в регулярной пехоте. Более лестные отзывы миномет получил от бойцов 4-го воздушно-десантного корпуса во время десантной операции в районе Вязьмы в январе-феврале 1942 года. И хотя 37-мм миномет-лопату и мину к нему сняли с вооружения и прекратили их производство еще в конце 1941 года, в 1942 году для него даже издали инструкцию по применению.
В варианте гранатомета из лопаты вынимают деревянную заглушку, играющую роль рукоятки. При упоре лопаты в грунт это изделие работает как миномет, но есть вариант ведения огня с упором в плечо или с руки. Вес такой лопаты-гранатомета 2 кг. Эта конструкция так и не пошла в серию. Все эти гранатометы изначально разрабатывались как армейское оружие, хотя они широко используются в спецоперациях.
Вывод:
Саперная лопата
В продолжение темы )))
Саперная лопата Саперная лопата

При написании статьи частично были использованы материалы http://ru.wikipedia.org и http://weapon.at.ua
